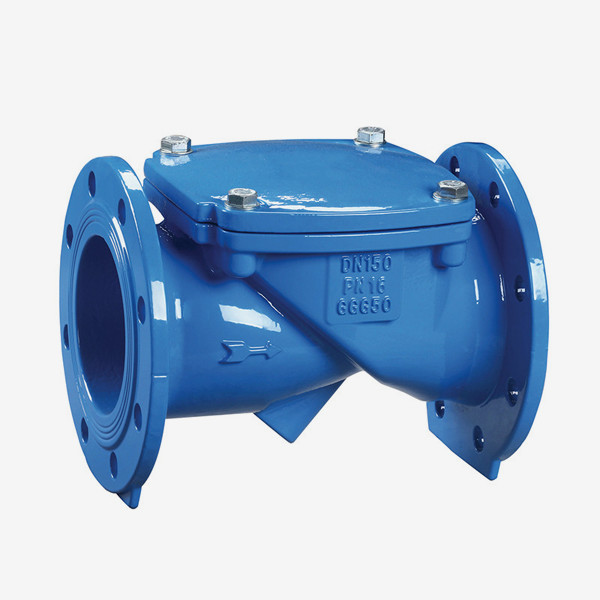

HC44X-16Q橡胶瓣止回阀
HC44X-16Q橡胶瓣止回阀是由阀体、阀盖、阀瓣和弹簧等组成。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。橡胶瓣止回阀,采用橡胶包皮旋启式为阀瓣,在介质的作用下,可在阀体内旋转，从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤.阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0～80℃。
HC44X-16Q橡胶瓣止回阀的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
橡胶瓣止回阀具有水头损失小，不易堆积杂物，维修简便等特性。
该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。
该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。
橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命长。
公称压力(Mpa) | 1.0 | 1.6 |
壳体试验压力(Mpa) | 1.5 | 2.4 |
密封试验压力(Mpa) | 1.1 | 1.76 |
适用温度℃ | <80 | |
适用介质 | 清水、油品 | |
阀体、阀盖 | 灰铸铁、碳钢 |
阀瓣 | 橡胶组合件 |
弹簧 | 不锈钢 |

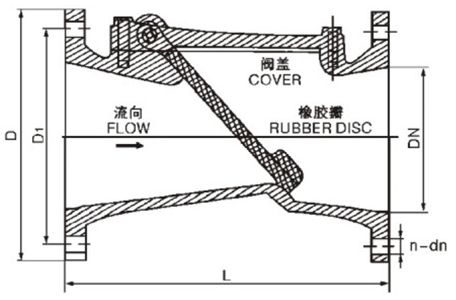

公称通径(DN) | L | H |
40 | 165 | 180 |
50 | 200 | 190 |
65 | 215 | 210 |
80 | 240 | 230 |
100 | 290 | 250 |
125 | 330 | 280 |
150 | 355 | 315 |
200 | 500 | 370 |
250 | 620 | 430 |
300 | 700 | 475 |
350 | 785 | 550 |
400 | 915 | 600 |
