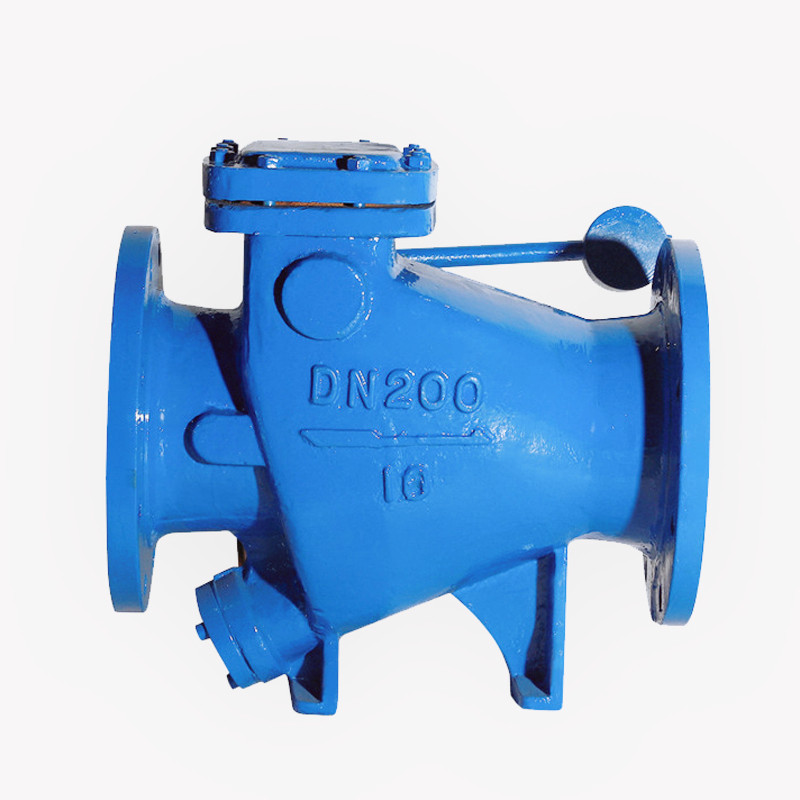

HH44X/H微阻缓闭式止回阀

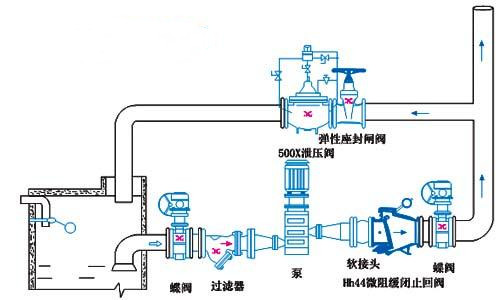

HH44X/H微阻缓闭式止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：HH44X/H
公称压力：1.0～6.4.MPa
公称通经：40～800mm
适用介质：水、弱腐蚀性液体
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
HH44X微阻缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网安全运行.它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
型号 | 公称通径 | 公称压力 | 试验压力Ps(MPo) | 最高工作压力 | 工作温度 | 适用介质 | |
壳体 | 密封 | ||||||
T 16 | 40-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃(根 | 水、弱腐 |
T | 1.6 | 2.4 | 1.76 | 1.6 | |||
HH44Z/X | 2.5 | 3.75 | 2.75 | 2.5 | |||
HH44X微阻缓闭止回阀工作原理是靠进水口介质的流速水头作用，阀瓣自动开启使介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔，将活塞从活塞腔内推出。当水流停止时(或水泵突然停止运行时)，由于阀瓣的自重和水倒流的作用，使阀瓣自动关闭。但是由于活塞处于推出位置，顶住阀瓣，使阀瓣不能将阀口全部关闭还剩余20%的开度使水流通过，这时就减弱了水锤压力。当阀瓣压在活塞的端部时，由于反作用力的产生，使活塞后腔的水阻止活塞退出，亦阻止阀瓣的关闭，这时只能通过微量调节阀缓缓流回隔离装置，使阀瓣徐徐关闭。阀瓣分成快速和缓慢两步关闭达到了既防逆又减弱水锤的作用。活塞伸出长短决定了阀瓣缓闭的开度。缓闭开度大，水锤小，延长关闭时间；反之，开度小，会产生破坏性水锤。

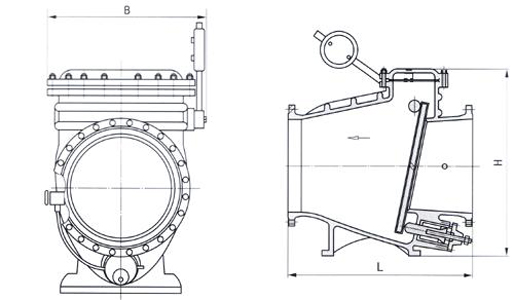

| 公称压力 (MPa) | 公称通径DN(mm) | 尺寸(mm) | ||
| L | H | B | ||
| 1.0 1.6 2.5 6.4 | 40 | 200 | 300 | 220 |
| 50 | 230 | 300 | 270 | |
| 65 | 290 | 320 | 290 | |
| 80 | 310 | 354 | 300 | |
| 100 | 350 | 350 | 320 | |
| 125 | 400 | 380 | 340 | |
| 150 | 480 | 500 | 410 | |
| 200 | 500 | 580 | 450 | |
| 250 | 600 | 670 | 550 | |
| 300 | 700 | 730 | 580 | |
| 350 | 800 | 820 | 630 | |
| 400 | 900 | 920 | 700 | |
| 450 | 1000 | 950 | 800 | |
| 500 | 1100 | 1100 | 900 | |
| 600 | 1300 | 1200 | 990 | |
| 700 | 1400 | 1550 | 1120 | |
| 800 | 1500 | 1700 | 1300 | |
