H76W对夹式双瓣止回阀
H76W对夹式双瓣止回阀

H76W对夹式双瓣止回阀

H76W对夹式双瓣止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。

在线订购
产品详情
  • H76W对夹式双瓣止回阀 产品说明

产品型号:H76H

公称通径:DN50-DN1200

公称压力:1.0MPa-25.0MPAa、150LB-2500LB

适用介质:水、气、油

适用温度:-20℃-425℃

阀体材质:碳钢、不锈钢等

连接方式:对夹


  • H76W对夹式双瓣止回阀 设计标准

设计秘制造

APl594、AP 6D、JB,T8937

结构长度

API594、APl60、DlN3202、JB/T8937

压力一温度等级

ANsIBl6.34、DlN2401、GB/T 9124、HG20604、HG20625、SH3406、JBT74

试验与检验

AP 598、JB/T 9092

配管法兰

JB/T74~90、GB/T 9112~9124、HG20592~20635、sH3406、ANsIB16 5、DlN2543~2548、GB/T 13402、APl605、ASMEBl6 47


  • H76W对夹式双瓣止回阀 结构特点

  1. 结构长度短.其结构长度只有传统法兰止回阀的1/4~1/8;

  2. 体积小,、重量轻,其重量只有传统法兰止回目的1/4~1/20;

  3. 阀瓣尖闭快速.水锤压力小:

  4. 水平管道或垂直管道均可使月.安装方便;

  5. 流道通畅、流体阻力小.

  6. 动作i敏、密封性能好;

  7. 目瓣行程短、关阀冲击力小;

  8. 整体结构、简单紧凑、造型美观

  9. 使月寿命长、可靠性高。


  • H76W对夹式双瓣止回阀 主要零件材质

零件名称

材料

阀体、阀瓣

碳素钢、不锈钢、铬钼钢、黄铜

阀杆

不锈钢

扭力弹簧

不锈钢

密封面

丁晴橡胶、不锈钢、聚四氟乙烯、尼龙塑料


  • H76W对夹式双瓣止回阀 主要性能参数

型号

公称压力(MPa)

试验压力Ps(MPa)

工作温度(℃)

适用介质

壳体

密封

软密度

硬密封

H76X/H

H46X/H

1.0

1.5

1.1

≤80

≤200

水、油、水(蒸汽)

酸碱等介质



1.6

2.4

1.8

2.5

3.8

2.8

4.0

6.0

4.4


  • H76W对夹式双瓣止回阀 主要外形尺寸

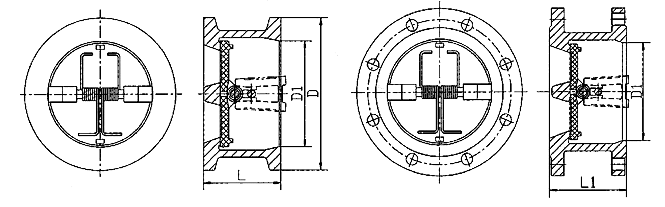

                                       H76W对夹式双瓣止回阀(图1)

Dmm

Lmm

L1mm

D1mm

D(mm)

PN10

PN16

PN25

PN40

40

33

106

55

92

92

92

92

50

43

108

65

107

107

109

109

65

46

112

80

127

127

129

129

80

64

114

95

142

142

144

144

100

64

127

110

162

162

170

170

125

70

140

141

192

192

198

198

150

76

140

168

217

217

228

228

200

89

152

219

272

272

288

293

250

114

165

273

325

325

343

355

300

114

178

324

377

377

403

420

350

127

190

356

437

437

460

480

400

140

216

418

490

490

520

549

450

152

222

467

540

540

-

-

500

152

229

526

595

595

-

-

600

178

267

626

690

690

-

-

700

229

292

725

800

800

-

-

800

241

318

820

905

905

-

-

900

241

330

920

1005

1005

-

-

1000

300

410

1025

1115

1115

-

-
