H74W薄型对夹止回阀是一种超薄形止回阀,它具有结构简单,外形美观、重量轻,安装方便等优点。

在线订购
产品详情
  • H74W薄型对夹止回阀 产品说明

产品型号:H74W/H

公称通径:DN50-DN600

公称压力:1.0MPa-4.0MPa、10K、150LB-600LB

适用介质:水、气、油

适用温度:-20℃-425℃

阀体材质:碳钢、不锈钢等


  • H74W薄型对夹止回阀 设计标准

设计标准

GB/T12221、API6D、API594

结构长度标准

GB/T9113、JB/T79、ASME B16.5、ASME B16.47

检验与试验标准

JB/T9092、GB/T13927、API598、API6D


  • H74W薄型对夹止回阀 主要零件材料

部件名称
材质
阀体
WCB、304、316、316L
"O"型密封圈
丁腈橡胶、氟橡胶
阀板
304、316、316L
"O"型密封圈
丁腈橡胶、氟橡胶
吊钩
304
小压盖
304、316、316L
弹簧轴
304、316、316L
开槽半沉头螺钉
304、316、316L
大压盖
304、316、316L
开槽半沉头螺钉
304、316、316L
弹簧
304、316、316L


  • H74W薄型对夹止回阀 主要技术参数:

型号

公称压力PN(mm)

试验压力 PS(Mpa)

适用温度℃

适用介质

壳体

密封

硬密封

软密封

油、水、酸碱等液体

H74-10

1.0

1.5

1.1

≤400

≤120
(最高≤250)

H74-16

1.6

2.4

1.76

H74-25

2.5

3.75

2.75

H74-40

4.0

6.0

4.4


  • H74W薄型对夹止回阀 主要外形连接尺寸

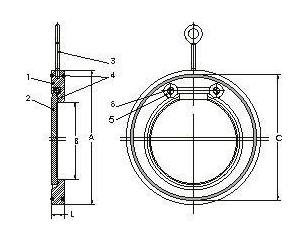

                                               H74W薄型对夹止回阀(图1)


公称通径 DN(mm)

尺寸

d

L

D

--

PN1.0

PN1.6

PN2.5

PN4.0

50

25

15

22

109

109

109

109

65

38

15

22

129

129

129

129

80

46

15

22

144

144

144

144

100

72

15

24

164

164

170

170

125

95

16

26

194

194

186

186

150

114

19

29

221

221

226

226

200

140

29

43

275

275

286

293

250

188

29

43

330

331

343

355

300

216

38

50

380

386

403

420

350

263

41

52

440

446

460

477

400

305

51

62

491

498

517

549

450

356

51

62

541

558

567

574

500

406

65

80

596

620

627

631

600

482

70

90

698

737

734

750
