高灵敏度蒸汽减压阀
高灵敏度蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
YG43H/Y型高灵敏度蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。 YG43H/Y型高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了YG43H/Y型高灵敏度蒸汽减压阀的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
YG43H/Y型高灵敏度蒸汽减压阀公称压力(Mpa) | 1.0 | 1.6 |
壳体试验压力(Mpa)* | 1.5 | 2.4 |
最高进口压力(Mpa) | 1.0 | 1.6 |
密封试验压力(Mpa) | 1.0 | 1.6 |
出口压力范围(Mpa) | 0.04-0.6 | 0.04-1.0 |
流量特性偏差(Mpa)P2G | GB12246-1989 | |
压力特性偏差(Mpa)△Pp2P | GB12246-1989 | |
最小压差(Mpa) | 0.05 | 0.07 |
渗漏量 | GB12245-1989 | |
*：壳体试验不包括膜片、顶盖 | ||
零件名称 | 零件选用材料 |
阀体、阀盖、底盖 | WCB |
阀座、阀瓣 | 2Cr13 |
活塞环 | 对位聚苯 |
膜片 | PH15-7Mo |
缸套、活塞 | 铝铁青铜 |
导阀座、导阀瓣 | 2Cr13 |
主阀弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
导调主弹簧 | 50CrVA |
DN | Cv |
15 | 1 |
20 | 2.5 |
25 | 4 |
32 | 6.5 |
40 | 9 |
50 | 16 |
65 | 25 |
80 | 36 |

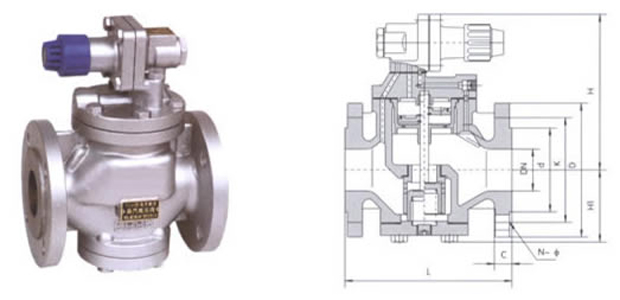

公称通径DN | 外形尺寸 | 连接尺寸 | |||||||||||
L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
15 | 140 | 160 | 65 | 95 | 65 | 4-14 | 45 | 12 | 95 | 65 | 4-14 | 45 | 14 |
20 | 140 | 160 | 65 | 105 | 75 | 4-14 | 55 | 14 | 105 | 75 | 4-14 | 55 | 14 |
25 | 150 | 168 | 68 | 115 | 85 | 4-14 | 65 | 14 | 115 | 85 | 4-14 | 65 | 14 |
32 | 180 | 185 | 75 | 135 | 100 | 4-18 | 78 | 16 | 135 | 100 | 4-18 | 78 | 16 |
40 | 180 | 185 | 78 | 145 | 110 | 4-18 | 85 | 16 | 145 | 110 | 4-18 | 85 | 16 |
50 | 200 | 193 | 88 | 160 | 125 | 4-18 | 100 | 16 | 160 | 125 | 4-18 | 100 | 16 |
65 | 230 | 208 | 98 | 180 | 145 | 4-18 | 120 | 18 | 180 | 145 | 4-18 | 120 | 18 |
80 | 260 | 228 | 117 | 195 | 160 | 4-18 | 135 | 18 | 195 | 160 | 8-18 | 135 | 20 |
