200P可调式减压阀
200P可调式减压阀

200P可调式减压阀

200P可调式减压阀由主阀和导阀两部分组成。

在线订购
产品详情
  • 200P可调式减压阀 产品说明

200P直接作用可调减压阀由主阀和导阀两部分组成。 200P直接作用可调减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,从而利用膜片传感出口压力变化,来控制导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。


  • 200P可调式减压阀 性能指标

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

最高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.09-0.8

0.1-1.2

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)△P2G

GB12246-1989

渗漏量

0

工作温度

0℃-80℃


  • 200P可调式减压阀 零件材质

零件名称

零件材料

阀体 阀盖

铜合金

阀座

H62

阀瓣

H62

阀杆

H62

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

过滤器

不锈钢


  • 200P可调式减压阀 流量系数

DN

15(1/2")

20(3/4")

25(1")

32(1-1/4")

40(1-1/2")

50(2")

Cv

0.5

0.6

1.2

1.8

3.0

5.0

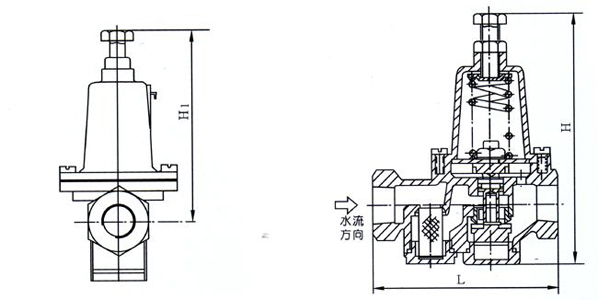

  • 200P可调式减压阀 连接尺寸


DN

G

L

H1

H

D

15(1/2")

G1/2"

112

40

150

75

20(3/4")

G3-4"

140

55

190

90

25(1")

G1"

140

55

195

90

32(1-1/4")

G1-1/4"

165

55

212

98

40(1-1/2")

G1-1/4"

190

55

215

98

50(2")

G2"

200

65

265

120

相关标签: 减压阀 可调式 200P
