Q946F电动四通球阀
Q946F电动四通球阀

Q946F电动四通球阀

Q946F电动四通球阀为"X"型流道的四通四面座球阀,旋转90°可同时对两种介质的流向进行切换。

在线订购
产品详情
  • Q946F电动四通球阀 产品说明

阀门型号:Q946F,Q946H

通径规格:DN50~DN500

结构形式:四通铸造阀体

阀体材料:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN10、PN16、PN25、PN40

适用温度:-40℃~450℃

应用范围:液体、气体、油品、浆料及含固体颗粒介质


  • Q946F电动四通球阀 设计标准

设计制造

GB/T 12237;ASME B16.34;API608

法兰标准

GB/T 9113;ASME B16.10

结构长度

GB/T 12221;ASME B16.10;API 6D

防火标准

API 6FA;API 607;JB/T 6899

检验试验

GB/T 19672;API 598


  • Q946F电动四通球阀 主要零件材质

零件名称

材 质 Material

GB

ASTM

阀体、阀盖

WCB

A216-WCB

密封圈

PTFE、对位聚苯 PTFE、

PTFE、对位聚苯 PTFE、

球体

1Cr18Ni9Ti

SS 304

阀座、阀杆

2Cr13

A246-416

双头螺柱

35CrMoA

A193-B7


  • Q946F电动四通球阀 性能参数


公称压力 PN(MPa)

试验压力

壳体

高压液密封

低压气密封Low-

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

适用工况

适用介质

水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度Applicable temperature

-28-350℃

应用规范

连接法兰

JB79-59、GB9113、HG20592-97、ANSI B16.5

检验试验

GB9/T 9092-99、API 598


  • Q946F电动四通球阀 外形尺寸

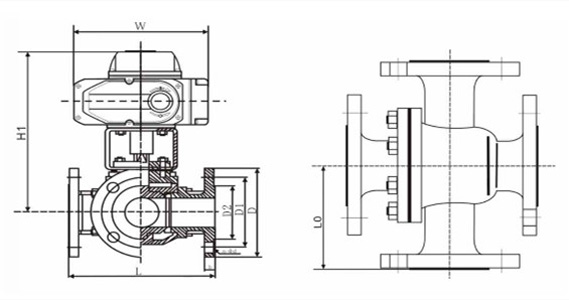

                                               Q946F电动四通球阀(图1)

  • 1.6Mpa 国标四通球阀外形尺寸

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

150

160

180

200

220

240

260

280

320

380

440

550

670

720

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

D1

65

75

85

100

110

125

145

160

180

210

240

295

365

410

Z-Φd

4-Φ14

4-Φ14

4-Φ18

4-Φ18

4-Φ18

4-Φ18

4-Φ18

8-Φ18

8-Φ18

8-Φ18

8-Φ23

12-Φ23

12-Φ25

12-Φ25

  • 10K 日标四通球阀外形尺寸

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

150

160

180

200

220

240

260

280

320

380

440

550

670

720

D

95

100

125

135

140

155

175

185

210

250

280

330

400

445

D1

70

75

90

100

105

120

140

150

175

210

240

290

355

400

Z-Φd

4*15

4*15

4*19

4*19

4*19

4*19

4*19

8*19

8*19

8*23

8*23

12*23

12*25

16*25

  • 150LB 美标四通球阀外形尺寸

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

150

160

180

200

220

240

260

280

320

380

440

550

670

720

D

89

98

108

117

127

152

178

190

229

254

279

343

406

483

D1

60.5

70

79.5

889

98.5

121

140

153

191

216

242

299

362

432

Z-Φd

4*15

4*15

4*15

4*15

4*15

4*19

4*19

8*19

8*22

8*22

8*22

8*22

2*25

2*25
