Q981F电动三片式卡箍球阀
Q981F电动三片式卡箍球阀是由电动执行器和三片式卡箍球阀组成。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：Q981F
产品口径：DN06-DN100
产品压力：1.6Mpa-2.5Mpa
产品材质：CF8,CF8M
产品应用：饮料，药品，酒类等
设计制造标准 | GB/T 12237-2007 |
结构长度标准 | GB/T 12221-2005 |
承插焊标准 | GB12224、ANSIB16.25 |
压力温度等级 | GB/T 12224-2005 |
试验检验标准 | GB/T 13927-2008 |
零件名称 | 材质 | |
不锈钢 | 碳钢 | |
阀体 | 不锈钢 | 碳钢 |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯 |
阀盖 | 不锈钢 | 碳钢 |
球体 | 不锈钢 | 不锈钢 |
阀杆 | 不锈钢 | 不锈钢 |
螺母 | 不锈钢 | FCD45 |
垫圈 | 不锈钢 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不锈钢 | 不锈钢 |
阀杆螺母 | 不锈钢 | B7 |
垫圈 | 不锈钢 | 不锈钢 |
填料压盖螺母 | 不锈钢 | FCD45 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不锈钢 | B8 |

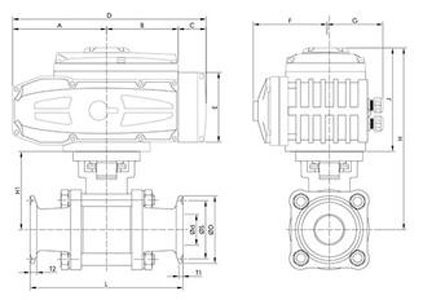

DN15 | 25.2 | 89 | 132 | 60 |
DN20 | 25.2 | 101 | 132 | 64.5 |
DN25 | 50.5 | 114 | 165 | 69 |
DN32 | 50.5 | 125 | 170 | 74 |
DN40 | 50.5 | 138 | 194 | 89 |
DN50 | 64 | 156 | 194 | 89 |
DN65 | 77.5 | 170 | 252 | 127 |
DN80 | 91 | 197 | 252 | 135 |
DN100 | 119 | 242 | 332 | 159 |
