T40H手动调节阀
T40H手动调节阀是一种具有特殊功能的调节阀，它除具有调节阀功能外，还能实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
T40H手动调节阀是一种具有特殊功能的调节阀，它除具有调节阀功能外，还能实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口处装上适当规模的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，就能克服“大流量、小温差”的不合理现象，是供热系统中的理想产品。
T40H手动调节阀可安装在供水管上，也可安装在回水管上，一般安装在回水管上，尤其对于高温环路，为方便调试，更要安装在回水管路上，安装了平衡阀的供回水管不必再设截止阀。
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 | 传动方式 |
T40H-10 | 10 | 1.0 | -29~350 | 水、蒸汽 | 手动、齿轮传动、电动 |
T40H-16 | 16 | 1.6 | |||
T40H-25 | 25 | 2.5 |
型号 | 材料 | ||
阀体、阀盖、填料压盖、手轮 | 阀杆、阀瓣密封圈 | 指示盘、阀杆螺母、螺母套 | |
T40H-10 | 灰铸铁、（铸钢） | 不锈钢 | 黄铜 |
T40H-16 | |||
T40H-25 | |||

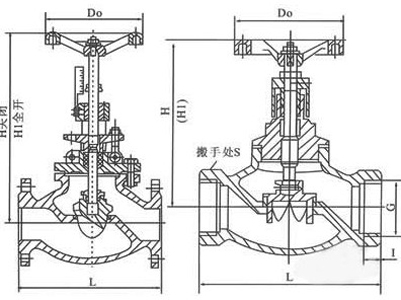

DN | L | H | H1 | D0 |
15 | 130 | 150 | 160 | 80 |
20 | 150 | 160 | 170 | 180 |
25 | 160 | 182 | 197 | 80 |
32 | 180 | 192 | 207 | 90 |
40 | 200 | 250 | 270 | 100 |
50 | 230 | 264 | 284 | 120 |
65 | 290 | 380 | 410 | 200 |
80 | 310 | 413 | 448 | 200 |
100 | 350 | 446 | 506 | 240 |
125 | 400 | 540 | 595 | 240 |
150 | 480 | 623 | 688 | 360 |
200 | 495 | 687 | 762 | 400 |
250 | 622 | 782 | 867 | 500 |
300 | 698 | 914 | 1009 | 500 |
350 | 787 | 968 | 1073 | 680 |
400 | 914 | 1037 | 1152 | 680 |
500 | 978 | 1440 | 1440 | — |
600 | 1295 | 1790 | 1790 | — |
