自力式温度调节阀
自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。
自力式温度调节阀具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。调节阀广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。
| 阀体 | ZG230—45 | ZG1Cr18Ni9Ti |
|---|---|---|
| 阀座 | ZG1Cr18Ni12Mo2Ti | Cr18Ni12Mo2Ti |
| 阀芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 波纹管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 平衡波纹管 | 1Cr18Ni9Ti | |
| 温包 | H62 | 1Cr18Ni9Ti |
| 毛细管 | H62 | 1Cr18Ni9Ti |
| 接头 | 35 | 1Cr18Ni9Ti |
| 公称通径DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力PN(Mpa) | 1.6 4.0 | |||||||||||||||||||
| 额定流量系数（KV） | 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | ||||||
| 双座 | 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 | 528 | 836 | 1210 | |||||||||
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | |||||||||
| 额定行程(mm) | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||||||||
| 允许最大压差(Mpa) | 1.6 | 1.5 | 0.5 | |||||||||||||||||
| 温度调节范围(°C) | 0~70、50~120、100~170、150~220、200~270 | |||||||||||||||||||
| 调节精度（%） | ±5 | |||||||||||||||||||
| 允许超载值（°C） | 分别为上述温度调节范围上限加50 | |||||||||||||||||||
| 使用环境温度（°C） | -40~+80 | |||||||||||||||||||
| 安装接头（M） | G1” | |||||||||||||||||||
| 毛细管长度（M） | 3、5 | |||||||||||||||||||
| 允许 泄漏量 | 硬密封（1/h） | 双座、套筒：5×10-3×阀额定容量（II级） 单座：10-4×阀额定容量（IV） | ||||||||||||||||||
软密封（m1/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 | |||||||

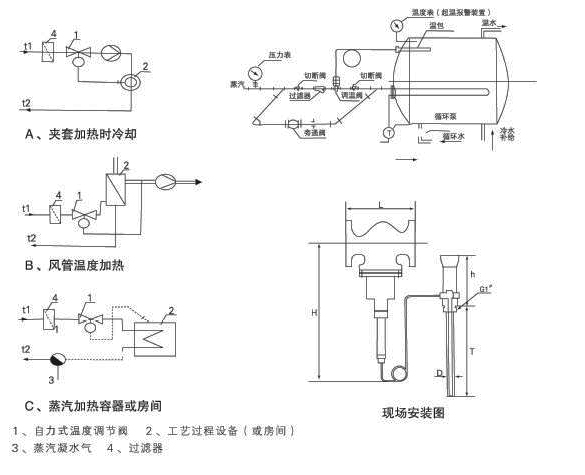

| DN (mm) | D (mm) | D1 (mm) | 螺栓孔 (n-Φ) | L (mm) | d (mm) | L1 (mm) | H(mm) | G (in) | 导管长 (m) |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 135 | 100 | 4-Φ18 | 180 | 25 | 430 | 380 | 11/4″ | 3 |
| 40 | 145 | 110 | 4-Φ18 | 200 | 25 | 430 | 410 | 11/4″ | 3 |
| 50 | 160 | 125 | 4-Φ18 | 230 | 25 | 430 | 450 | 11/4″ | 3 |
| 65 | 180 | 145 | 4-Φ18 | 290 | 25 | 430 | 490 | 11/4″ | 3 |
| 80 | 195 | 160 | 8-Φ18 | 310 | 25 | 430 | 530 | 11/4″ | 3 |
| 100 | 215 | 180 | 8-Φ18 | 350 | 25 | 430 | 560 | 11/4″ | 3 |
| 125 | 245 | 210 | 8-Φ18 | 395 | 25 | 550 | 600 | 11/4″ | 4 |
| 150 | 280 | 240 | 8-Φ23 | 470 | 25 | 550 | 640 | 11/4″ | 4 |
| 200 | 335 | 295 | 12-Φ23 | 600 | 25 | 550 | 690 | 11/4″ | 4 |
| 250 | 400 | 355 | 12-Φ23 | 630 | 25 | 550 | 720 | 11/4″ | 4 |
注：
D、D1、n-Φ为PN1.6MPa法兰接口尺寸；
如用户需要PN2.5MPa产品或口径为DN15、DN20、DN25、DN300的产品，请向我公司查询尺寸；
阀体材质：普通铸铁、球墨铸铁、铸钢。
