H74W对夹式单瓣止回阀
H74W对夹式单瓣止回阀

H74W对夹式单瓣止回阀

H74W对夹式单瓣止回阀由阀体、阀瓣、弹簧等组成,安装于管道防止介质倒流。

在线订购
产品详情
  • H74W对夹式单瓣止回阀 产品说明

产品型号:H74H/N/X/W

产品口径:DN50-300mm

产品压力:1-2.5Mpa

产品材质:铸铁、铸钢、不锈钢

适用介质:水、气、油

适用温度:-20℃-425℃


  • H74W对夹式单瓣止回阀 产品特点

1、结构长度短;
2、体积小、重量轻;
3、阀瓣关闭快速,水锤压力小;
4、水平管道或垂直管道均可使用,安装方便;
5、流道通畅、流体阻力小;
6、动作灵敏、密封性能好;
7、阀瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观;
9、使用寿命长、可靠性高。


  • H74W对夹式单瓣止回阀 主要零件材质


零件名称

材料

阀体、阀瓣

碳素钢、不锈钢、铬钼钢

吊环

碳素钢、不锈钢

摇臂(长型)

碳素钢、不锈钢、铬钼钢

密封面

丁晴橡胶、不锈钢、聚四氟乙烯、尼龙塑料


  • H74W对夹式单瓣止回阀 主要性能参数


型号

公称压力(MPa)

试验压力Ps(MPa)

工作温度(℃)

适用介质

阀体材质裁

壳体

密封

软密封

硬密封

H76X/H

H46X/H

1.0

1.5

1.1

≤80或(or)

≤150

≤200

水、油、水(蒸汽)

酸碱等介质

碳素不锈钢、铬钼钢等

1.6

2.4

1.8

2.5

3.8

2.8

4.0

6.0

4.4


  • H74W对夹式单瓣止回阀 主要外形尺寸及连接尺寸

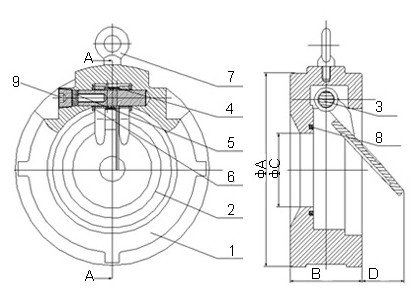

                                             H74W对夹式单瓣止回阀(图1)

DN(mm)

L

d

D

Pn10

Pn16

Pn25

Pn40

50

43

25

109

109

109

109

65

46

38

129

129

129

129

80

51

46

144

144

144

144

100

64

71.5

164

164

170

170

125

70

95

194

194

196

196

150

98

114

221

221

226

226

200

127

140

275

275

286

293

250

146

188

330

331

343

355
