外螺纹针型阀
外螺纹针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：J23W
公称通径：DN6-DN25
公称压力：≤6000Psi(414bar)
适用温度：-20℃~170℃
适用介质：水、蒸汽、油品、气体
阀体材质：碳钢、不锈钢
连接方式：外螺纹
公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
壳体(MPa) | 密封 | 密封(气) | ||||
1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油气水、酸、蒸汽、油品等 |
4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
零件名称 | 材质 |
阀体 | 20# A105 SS304 SS304L SS316 SS316L |
阀盖垫片 | 紫铜PTFE |
阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
填料垫 | PTFE 柔性石墨 金属盘根 |
填料 | PTFE 柔性石墨 |
填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
手柄 | 20# A105 SS304 SS304L SS316 SS316L |
内六角螺钉 | 20# A105 SS304 SS304L SS316 SS316L |

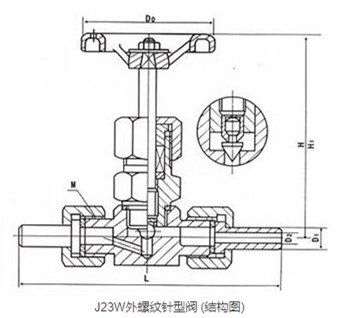

公称直径(mm) | 尺寸 | 重量(Kg) | ||||||
Do | D1 | D2 | L | H1 | H2 | M | ||
6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 220 | 156 | 166 | 36×2 | 3.5 |
25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
