卡套针型阀
卡套针型阀其功用是开启或切断管道通路用。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：JJM1
公称通径：DN6-DN25
公称压力：≤6000Psi(414bar)
适用温度：-46℃~170℃(RTFE)；≤540℃(GRAPHOIL)
适用介质：水、蒸汽、油品、气体
阀体材质：碳钢、不锈钢
连接方式：卡套连接
零件名称 | 材质 |
阀体 | 20# A105 SS304 SS304L SS316 SS316L |
阀盖垫片 | 紫铜PTFE |
阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
填料垫 | PTFE 柔性石墨 金属盘根 |
填料 | PTFE 柔性石墨 |
填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
手柄 | 20# A105 SS304 SS304L SS316 SS316L |
内六角螺钉 | 20# A105 SS304 SS304L SS316 SS316L |
公称压力PN Mpa | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(℃) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | ||||
16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油气水，酸，蒸汽，油品等 |
C≤425 ℃ | ||||||

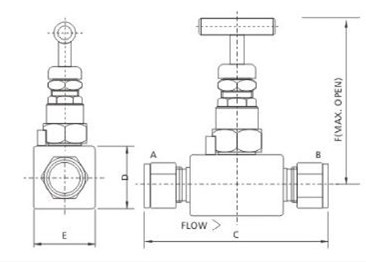

| 进口/出口 | 尺寸 | 通径 | A | B | C | D | H | E | E1 | E2 | J | F |
| 卡套转卡套 | 1/8 | 2 | 65.2 | 32.6 | 32.6 | 30.6 | 32.6 | 25.4 | 12.7 | 25.4 | 67 | 44 |
| 1/4 | 4 | 68.6 | 34.3 | 34.3 | 32.3 | 34.3 | 25.4 | 12.7 | 25.4 | 67 | 44 | |
| 3/8 | 6 | 70.4 | 35.2 | 35.2 | 33.2 | 35.2 | 25.4 | 12.7 | 25.4 | 67 | 44 | |
| 1/2 | 6 | 76.3 | 38.2 | 38.2 | 38.2 | 38.2 | 25.4 | 12.7 | 25.4 | 67 | 44 | |
| 1/2 | 8 | 79.2 | 39.6 | 39.6 | 35.6 | 39.6 | 33 | 15 | 33 | 77 | 70 | |
| 3/4 | 13 | 93.7 | 46.9 | 46.9 | 42.9 | 46.9 | 28.6 | 24 | 28.6 | 90 | 94 | |
| 1 | 13 | 102.3 | 51.2 | 51.2 | 47.2 | 51.2 | 32 | 16 | 32 | 90 | 94 | |
| 1 | 17 | 128.4 | 64.2 | 64.2 | 58.2 | 64.2 | 64 | 32 | 64 | 122 | 125 | |
| NPT.M卡套 | 1/4 | 4 | 65.2 | 30 | 35.2 | 33.2 | 35.2 | 25.4 | 12.7 | 25.4 | 67 | 44 |
| 3/8 | 6 | 65.2 | 30 | 35.2 | 33.2 | 35.2 | 25.4 | 12.7 | 25.4 | 67 | 44 | |
| 1/2 | 6 | 69.2 | 34 | 35.2 | 33.2 | 35.2 | 25.4 | 12.7 | 25.4 | 67 | 44 | |
| NPT.F卡套 | 1/4 | 6 | 62.7 | 27.5 | 35.2 | 33.2 | 35.2 | 25.4 | 12.7 | 25.4 | 67 | 44 |
| 3/8 | 6 | 62.7 | 27.5 | 35.2 | 33.2 | 35.2 | 25.4 | 12.7 | 25.4 | 67 | 44 | |
| 1/2 | 6 | 67.7 | 32.5 | 35.2 | 33.2 | 35.2 | 25.4 | 12.7 | 25.4 | 67 | 44 |
