内螺纹针型阀
内螺纹针型阀其功用是作开启或切断管道通路用。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：J11W
公称通径：DN6~DN50
公称压力：0~32MPa
阀体材质：SS304,SS316
连接形式：内螺纹连接
结构特征：锥面密封,活动阀瓣
适用温度：≤450℃
螺纹方式：G螺纹，NPT螺纹，ZG螺纹，PT螺纹等
适用介质：水、蒸汽、油品等
零件名称 | 材质 |
阀体 | 20# A105 SS304 SS304L SS316 SS316L |
阀盖垫片 | 紫铜PTFE |
阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
填料垫 | PTFE 柔性石墨 金属盘根 |
填料 | PTFE 柔性石墨 |
填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
手柄 | 20# A105 SS304 SS304L SS316 SS316L |
内六角螺钉 | 20# A105 SS304 SS304L SS316 SS316L |
型号 | 公称压力 (MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度 (℃) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
J11W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油气水、酸、蒸汽、油品等 |
J11W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J11W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J11W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

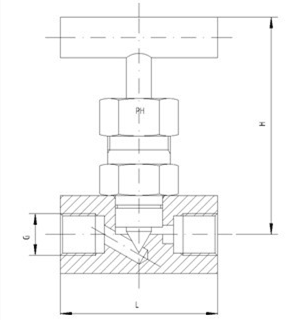

公称直径DN(mm) | 管螺纹 | 尺寸 | 重量(Kg) | ||||
Do | L | H | H1 | d | |||
6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
