高压焊接针型阀
针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：J61Y
公称通径：DN6-DN25
公称压力：≤10000Psi(690bar)
适用温度：-20℃~700℃
适用介质：水、蒸汽、油品、气体
阀体材质：碳钢、不锈钢
连接方式：焊接连接
①紧凑而轻便；
②四氟密封压力装置，阀杆操作时绝对无泄漏；
③螺纹下的密封填料可以防止螺纹被流体介质所腐蚀；
④两个流量口，有合适的流量方向。
设计与制造 | GB/T12223-89 |
焊接尺寸 | JB/T 1751-75 |
结构长度 | GB12221 |
检验与实验 | GB/T13927 |
零件名称 | 阀杆、阀盖、螺栓 | 阀杆、阀瓣、密封垫 | 填料 | 垫片 | 手轮 |
JJY1-320-DN5 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀，柔性石墨 | 橡胶石棉板 | 优质碳钢 |
型号 | 公称压力PN | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(OC) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
J61Y-17V | 17.0 | 25.5 | 18.7 | 0.6 | 17.0 | V≤570OC | 液化石油气水，酸，蒸汽，油品等 |
FJ61Y-160P | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | |
T61-320 | 32.0 | 48.0 | 35.0 | 0.6 | 32.0 | C≤425 OC | |

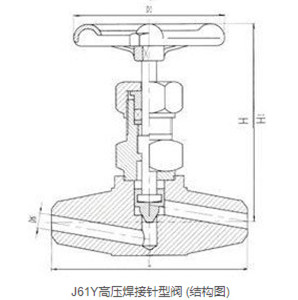

型号 | 尺寸 | ||||
Do | L | H | H1 | d | |
6 | 80 | 100 | 100 | 110 | 6 |
10 | 80 | 120 | 100 | 110 | 8 |
15 | 100 | 130 | 120 | 130 | 12 |
20 | 120 | 145 | 150 | 165 | 15 |
25 | 140 | 170 | 165 | 190 | 18 |
