PZ41H排渣闸阀
PZ41H排渣闸阀

PZ41H排渣闸阀

PZ41H排渣闸阀适用于灰浆排放系统管路上,切断或接通管路中灰水混合物。

在线订购
产品详情
  • PZ41H排渣闸阀 产品说明

产品名称:排渣闸阀

产品型号:PZ41H

公称通径:DN50~DN500

结构形式:闸板式

公称压力:1.6Mpa~6.4Mpa

连接方式:法兰

适用温度:-20ºC~+150ºC~425ºC~550ºC

驱动方式:手动、伞齿轮、电动、气动、液动

阀体材质:WCB、铸钢、碳钢、不锈钢、铬钼钢

制造标准:国标GB、德国DIN、美国API、ANSI

适用介质:水、油、蒸汽、灰渣、煤渣、矿浆


PZ41H、PZ941H排渣闸阀适用于公称压力PN1.6~6.4MPa,工作温度0~350℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。其他排渣闸阀:电动排渣闸阀,高温排渣闸阀,陶瓷排渣闸阀,伞齿轮排渣闸阀。



  • PZ41H排渣闸阀 结构特点

1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接;
2、启闭件采用半密封副强制密封,性能优良
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠;
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻;
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性;
6、中大口径设置滚动轴承,启闭轻松。



  • PZ41H排渣闸阀 采用标准

设计标准

结构长度

压力-温度

连接法兰

试验和检验

产品标识

GB/12234
GB/3595

GB/12221

GB/9131
JB/T74
HG/20604

JB/T74-90
GB/9113
HG/20592-20635

JB/T9092-1999
GB/13927

JB/T7928
GB/T12220



  • PZ41H排渣闸阀 性能规范

型号

公称压力

试验压力

适用温度

适用介质

强度试验

密封试验

1.6

2.4

1.8

22.0

≤350

灰水混合物、渣水比1:6
最大粒度<50mm

2.5

3.8

2.8

27.5

4.0

6.0

4.4

35.2

6.4

9.6

7.1

22.0



  • PZ41H排渣闸阀 主要零部件材料

阀体

阀盖

支架

阀板

阀杆

阀座

密封环

填料

阀杆螺母

适用介质

适用温度

WCB

WCB

WCB

WCB+耐磨合金WCB+陶瓷

2Cr13

WCB+耐磨合金WCB+陶瓷

增强柔性石墨

ZCuAI10Fe3

煤、灰渣、泥浆

350

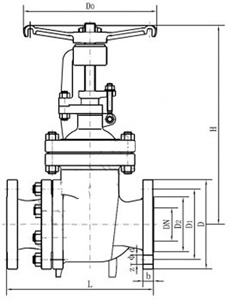

  • PZ41H排渣闸阀 主要外形尺寸(mm)PN1.6-2.5MPa


DN

L

D

D1

D2

b

z×d

f

H

H1

50

250

165

102

99

20

4×18

3

420

335

80

280

200

133

132

22

8×18

3

615

510

100

300

220

180

158

24

8×18

3

805

685

150

350

285

240

212

28

8×22

3

952

790

200

400

340

295

268

30

12×22

3

1085

885

250

450

405

355

320

32

12×26

3

1235

1015

300

500

460

410

370

34

12×26

4

1450

1190

350

550

520

470

430

38

16×26

4

1640

1350

400

600

580

525

482

40

16×30

4

1798

1460

450

650

640

585

532

44

21×30

4

1980

1620

500

700

715

650

585

46

20×33

4

2190

1800
