600X电动控制阀QT450
600X电动控制阀QT450由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
600X电动控制阀QT450由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。
600X电动控制阀QT450利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。
600X电动控制阀QT450主要用于高层建筑、生活区等供水管网系统及城市供水工程。
当600X电动控制阀QT450从入口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。
当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。
公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |

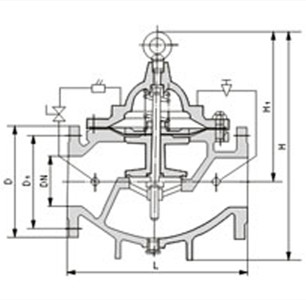

DN | L | A | A1 | H | H1 | F | Dmm | D1mm | D2mm | n-Φd | ||||
mm | mm | mm | mm | mm | mm | PN1.6 | PN2.5 | PN1.6 | PN2.5 | PN1.6 | PN2.5 | PN1.6 | PN2.5 | |
20 | 180 | 194 | 136 | 342 | 250 | 116 | 105 | 105 | 75 | 75 | 58 | 56 | 4-13.5 | 4-14 |
25 | 180 | 194 | 136 | 342 | 250 | 116 | 115 | 115 | 85 | 85 | 68 | 65 | 4-13.5 | 4-14 |
32 | 180 | 194 | 136 | 342 | 250 | 116 | 140 | 140 | 100 | 100 | 78 | 76 | 4-17.5 | 4-18 |
40 | 240 | 240 | 155 | 395 | 278 | 170 | 150 | 150 | 110 | 110 | 88 | 84 | 4-17.5 | 4-18 |
50 | 240 | 240 | 155 | 395 | 278 | 170 | 165 | 165 | 125 | 125 | 102 | 99 | 4-17.5 | 4-18 |
65 | 255 | 255 | 165 | 405 | 298 | 180 | 185 | 185 | 145 | 145 | 122 | 118 | 4-17.5 | 8-18 |
80 | 280 | 280 | 175 | 430 | 315 | 210 | 200 | 200 | 160 | 160 | 133 | 132 | 8-17.5 | 8-18 |
100 | 360 | 332 | 195 | 510 | 350 | 275 | 220 | 235 | 180 | 190 | 158 | 156 | 8-17.5 | 8-22 |
125 | 400 | 375 | 220 | 560 | 365 | 310 | 250 | 270 | 210 | 220 | 184 | 184 | 8-17.5 | 8-26 |
150 | 455 | 408 | 230 | 585 | 420 | 355 | 285 | 300 | 240 | 250 | 212 | 211 | 8-22 | 8-26 |
200 | 585 | 485 | 255 | 675 | 450 | 460 | 340 | 360 | 295 | 310 | 268 | 274 | 12-22 | 12-26 |
250 | 650 | 550 | 300 | 730 | 470 | 500 | 405 | 425 | 355 | 370 | 320 | 330 | 12-26 | 12-30 |
300 | 800 | 630 | 340 | 760 | 490 | 580 | 460 | 485 | 410 | 430 | 370 | 389 | 12-26 | 16-30 |
350 | 860 | 735 | 415 | 840 | 526 | 640 | 520 | 555 | 470 | 490 | 430 | 448 | 16-26 | 16-33 |
400 | 960 | 788 | 430 | 910 | 570 | 715 | 580 | 620 | 525 | 550 | 482 | 503 | 16-30 | 16-36 |
450 | 1075 | 850 | 460 | 1070 | 610 | 780 | 640 | 670 | 585 | 600 | 550 | 548 | 20-30 | 20-36 |
500 | 1075 | 905 | 490 | 1135 | 665 | 830 | 715 | 730 | 650 | 660 | 585 | 609 | 20-33 | 20-36 |
600 | 1230 | 970 | 530 | 1270 | 725 | 920 | 840 | 845 | 770 | 770 | 685 | 720 | 20-36 | 20-39 |
700 | 1650 | 1050 | 560 | 1460 | 865 | 980 | 910 | 960 | 840 | 875 | 800 | 820 | 24-36 | 24-42 |
800 | 1750 | 1135 | 610 | 1640 | 975 | 1050 | 1025 | 1085 | 950 | 990 | 905 | 928 | 24-39 | 24-48 |
