• 自力式压差控制阀PN10 产品说明

自力式压差控制阀PN10是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的节能产品。适用于供暖方式采用双管系统的压差控制，保证系统的压差基本不变，减低噪音，平衡阻力，消除热网的水力失调。自力式压差控制阀不许外来能源依靠被控介质自身压力变化进行自动调节，自动消除管网的剩余压力及压差。波动引起的流量偏差，恒定用户进出口压差，有助理系统安全温度运行，特别适用空调系统和控制阀系统中。

• 自力式压差控制阀PN10 工作原理

自力式压差控制阀PN10一般安装在用户入口回水管上，把阀下倒压管与入口处供水管相接，P1为供水压力，P2为阀内回水压力，P3为阀外回水压力。设阀内系统压差△P1（△PI=P1-P2）为阀门压差设定值时，阀门下膜10压力，P1与P2加上弹簧被压缩变形，产生的推力相平衡，从而确定了流体流过阀门的流通及面积，A和流量系数，当流量改变时，上述率的平衡是阀门的流通截面积A和流量系数发生变化，但△PI保持不变。当流体性质管径、流量、阻力确定后，单管阻力计算公式可近使写为：△P=Kqm2，公式中△P-----管路总阻力，K---管路阻抗，Qm---流量。由此公式可知，管路阻力与质量、流量的二次方及管路的阻抗成正比，当流量变化时，使上膜室压力P2变化导致阀芯上下移动，使A及相应的流量系数均改变来调整阀内系统总阻力的变化，使△PI基本保持不变。

• 自力式压差控制阀PN10 性能特点

1、自力式压差控制阀选用主要控制参数为，公称直径、压力控制范围，设计公称压力，介质允许温度范围，控制精度等，属动态平衡阀。
2、对便流量水系统、在其中某两点要求，压差恒定的位置，安装自立式压差控制阀，即可消除该被控制系统内部，用户进行流量调节引起的干扰，也可消除外部管路压力波动被控系统的干扰，使系统在较稳定的工矿下运行，达到保证供暖（空调）节能能源的目的。
3、在动态控制的管网系统中，如末端未变流量系统，应设置自立式压差控制阀，以保证被控系统始终在额定压差下正常工作。
4、便流量的水平之平、干管入口处以及在安装温控阀、调节阀等的动态系统的支、干管入口处、安装自立式压差控制阀可使被控系统、回水管之间的压差保持恒定值。
5、应按照通过流量和工作压差范围来选择，自立式压差控制阀注意：由于多数产品的工作压差、范围比较窄，如果超出了工作范围，将会失去控制作用。不应该安装管径选择阀门规格。
6、室内供暖为双管系统的计量收费系统，热力入口应设有直立式压差控制阀、两端压差不予大于100KPA，不小于8KPA。
7、压差控制阀的实际工作、压差超出产品工作压差范围，应采用其它调型设备，进行初步调节。
8、通畅自立式压差控制阀没有切断功能，需要设置关断阀门。
9、要注意防止水中的杂质、柱塞阀门的毛细管和磨合部件，并要设置阀前过滤器。

• 自力式压差控制阀PN10 制造标准

法兰标准：GB/T172416、GB/T9113
实验标准：GB/T13927、AP98
压差控制范围：定压差型10kPa、20KPa、30KPa

• 自力式压差控制阀PN10 技术参数

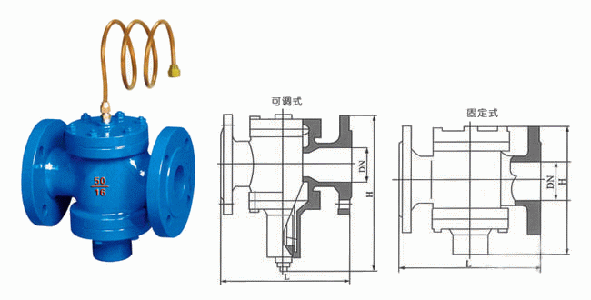

• 自力式压差控制阀PN10 主要外形尺寸

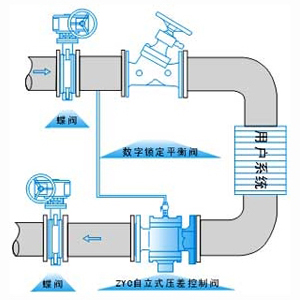

• 自力式压差控制阀PN10 安装示意图
