卫生级快装视镜
卫生级快装视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品名称：卫生级视镜
产品型号：HGS07
公称通径：DN15～DN150
结构形式：直通
工作压力：0.6MPa～1.0MPa～1.6MPa
连接方式：法兰、焊接、卡箍、螺纹
适用温度：-0ºC～+180ºC
功能作用：观察管道中的流体
阀体材质：不锈钢
制造标准：国标GB、德国DIN、美国API、ANSI
适用介质：水、油品、蒸汽、液体、气体等
HGS07卫生级视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，卫生级视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
HGS07卫生级视镜具有超高的耐腐蚀性，并且加工容易，外表美观，同时卫生级视镜采用钢化硼硅玻璃，聚乙烯四氟垫片，使卫生级视镜适用于大部分恶劣的工作环境中，并且使用寿命较长。是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，卫生级视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。由于结构紧凑，它安装简单，使用方便，非常容易清洗与维修，是目前最常用的一种卫生级视镜。
壳体材质 | 钢化硼硅玻璃、石英玻璃 | |
法兰、紧固件 | 不锈钢304 | 不锈钢316 |
工作温度（℃） | 0℃~180℃ | 0℃~180℃ |
公称压力（MPa） | ＜0.6 | 0.6 MPa ~1.6MPa |
密封件材质 | 丁腈橡胶、聚四氟乙烯 | |
连接形式 | 螺纹连接、法兰连接、快装、焊接 | |
允许急变温度（℃） | ＜60 | |

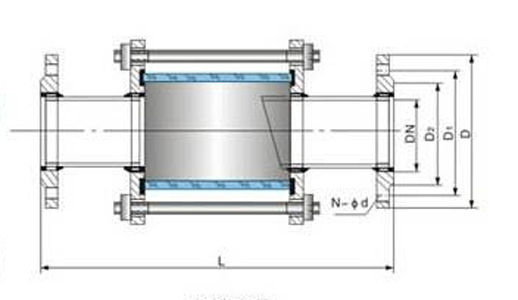

G | DN | L | D | D1 | D2 | N-φd |
1/2 | DN15 | 250 | 95 | 65 | 46 | 4-φ14 |
3/4 | DN20 | 250 | 105 | 75 | 55 | 4-φ14 |
1 | DN25 | 250 | 115 | 85 | 65 | 4-φ14 |
1 1/4 | DN32 | 250 | 135 | 100 | 78 | 4-φ18 |
1 1/2 | DN40 | 250 | 145 | 110 | 85 | 4-φ18 |
2 | DN50 | 250 | 160 | 125 | 100 | 4-φ18 |
2 1/2 | DN65 | 250 | 180 | 145 | 120 | 4-φ18 |
3 | DN80 | 250 | 195 | 160 | 135 | 4-φ18 |
4 | DN100 | 250 | 215 | 180 | 155 | 8-φ18 |
5 | DN125 | 250 | 245 | 210 | 185 | 8-φ18 |
6 | DN150 | 250 | 280 | 240 | 210 | 8-φ23 |
