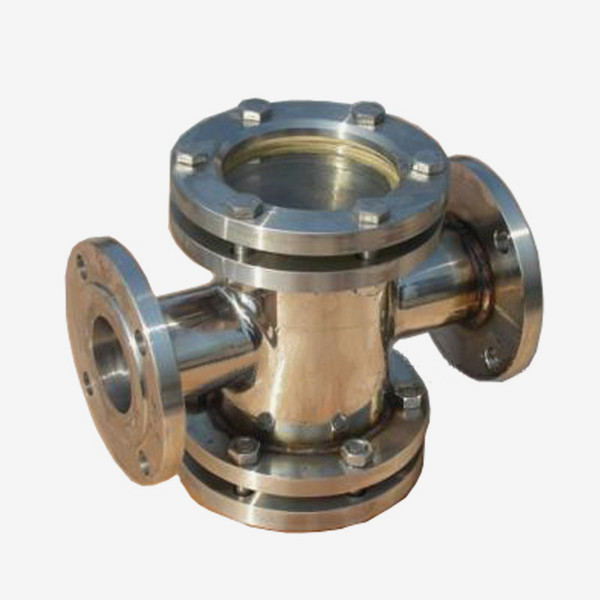

不锈钢法兰视镜
不锈钢法兰视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品名称：不锈钢视镜
公称通径：DN25～DN150
结构形式：直通
工作压力：0.25MPa～0.6MPa～1.0MPa
连接方式：法兰
适用温度：-29ºC～+550ºC
功能作用：观察管道中的流体
阀体材质：铸钢、不锈钢
制造标准： 国标GB、德国DIN、美国API、ANSI
适用介质： 水、油品、蒸汽、液体、气体等
不锈钢视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
不锈钢视镜具有超高的耐腐蚀性，并且加工容易，外表美观，同时视镜采用钢化硼硅玻璃，聚乙烯四氟垫片，使视镜适用于大部分恶劣的工作环境中，并且使用寿命较长。是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。不锈钢视镜由于结构紧凑，它安装简单，使用方便，非常容易清洗与维修，是目前最常用的一种视镜。
壳体材质 | 碳钢WCB、不锈钢304、321、316、316L | |
视窗材料 | 钢化硼硅玻璃 | 石英玻璃 |
工作温度（℃） | 0℃~250℃ | 0℃~550℃ |
公称压力（MPa） | ＜0.25＜0.6＜1.0 | 0.25 MPa ~1.0 MPa |
密封件材质 | 丁腈橡胶、聚四氟乙烯 | |
连接形式 | 螺纹连接、法兰连接 | |
允许急变温度（℃） | ＜60 | |

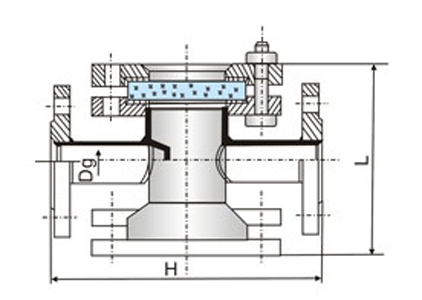

G | DN | PN2.5 | PN10/PN6 | ||||||
外形尺寸 | 玻璃板 | 外形尺寸 | 玻璃板 | ||||||
H | L | 直径 | 厚度 | H | L | 直径 | 厚度 | ||
1 | 25 | 200 | 181 | 65 | 10 | 200 | 189 | 65 | 10 |
1-1/4 | 32 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
1-1/2 | 40 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
2 | 50 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
2-1/2 | 65 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
3 | 80 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
4 | 100 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
5 | 125 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
6 | 150 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
