上装式固定球阀
上装式固定球阀

Q340H上装式固定球阀

Q340H上装式固定球阀适合用于天然气管道,阀体是一体化,减少泄露点,维修方便,工艺先进,接受压力高,使用范围广。

在线订购
产品详情
  • Q340H上装式固定球阀 产品特征

    产品型号:Q340H

    公称通径:DN50~DN800

    公称压力:1.6Mpa~42.0Mpa,150LB-2500LB

    适用温度:-29~180ºC~550ºC

    阀体材质:锻钢、铸钢、不锈钢

    适用介质:水、油、气及某些腐蚀性液体

    结构形式:球形

    连接方式:法兰

    驱动方式:手动、蜗轮、电动、气动

    制造标准:国标GB、德国DIN、美国API、ANSI

    Q340H上装式固定球阀包括有阀体、楔形球体、阀座、阀盖、阀杆,阀体的侧壁上设有开口向上的楔形球体安装孔,阀杆与楔形球体联动连接,在阀杆下部套设有弹簧,弹簧以楔形球体作为第一基座,以阀杆上所设的凸台作为另一基座,在阀杆的凸台的上端与阀盖之间设有密封件,在阀盖与阀体之间设有密封垫片,所述的密封件的截面为楔形,所述的凸台或阀盖上相应设有斜推面与密封件构成楔形密封配合,斜推面最好设置在凸台的上端面上,利用弹簧的弹力或者介质的压力使用于密封阀杆与阀盖间的截面为楔形的密封件与密封面构成楔形密封配合,利用斜楔原理使密封面更加紧密,密封效果更好。


  • Q340H上装式固定球阀 技术规范

    设计依据APIANSI
    设计标准API 6DANSI B16.34
    结构长度API 6DANSI B16.10
    连接法兰ANSI B16.5 ANSI B16.47
    对焊端ANSI B16.25
    试验和检验API 6DAPI 598-96


  • Q340H上装式固定球阀 结构特点

    1、整体式阀体设计,上装式枢轴固定支持,法兰连接结构;
    2、整体式枢轴固定球杆设计;
    3、高强度整体式球杆结构,确保了球体的精确定位;
    4、枢轴采用防吹出保护结构;
    5、防腐蚀,低摩擦系数的轴承;
    6、因可镍弹簧使RPTFE密封的金属阀座向球移动,具有进口和出口双向密封功能;
    7、性能优越的标准尼龙和PEEK阀座,确保了低压状态下的有效密封;
    8、密封剂注入器设计,在紧急状态下可注入密封脂,对阀杆或阀座进行密封;
    9、采用独特的阀座可缩回技术,在线可更换球杆,阀杆密封圈金属阀 座及弹簧;
    10、球杆与阀体有效接触的性能优越的防静电接地设备;
    11、防火功能:当阀座烧坏或损坏时,金属阀座自动贴紧球体,阀座和球体之间较小的泄漏。


  • Q340H上装式固定球阀 主要部件材料

    阀体/阀盖WCBCF8CF8MWCBCF8CF8M
    球体2Cr13F304F3162Cr13氮化F304氮化F316氮化
    弹簧60Si2Mn17-7PH17-7PH60Si2Mn17-7PH17-7PH
    密封圈PTFE/RPTFE/PPL/尼龙石墨石墨石墨
    阀座2Cr133043162Cr13+STL304+STL316+STL
    填料PTFEPTFEPTFE石墨石墨石墨
    适用介质水、油、蒸汽等酸碱等腐蚀性介质含固体颗粒或高温介质
    适用温度-29-200℃-29-425℃-29-600℃

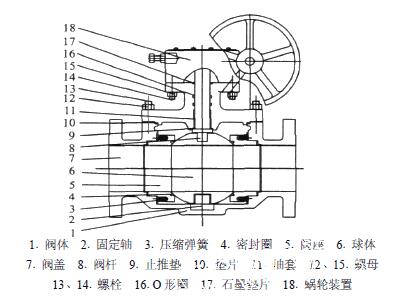

  • Q340H上装式固定球阀 外形结构图

上装式固定球阀(图1)


  1. 连接尺寸CLASS 600

    NPSAA1A2WHB
    2″29229529235015050
    3″35635935640018876
    4″432435432400230100
    6″559562559500300150
    8″660664660600430201
    10″787791787600445252
    12″838841838600530305

  2. 连接尺寸CLASS 900

    NPSAA1A2WHB
    2″36837136845016549
    3″38138438150020074
    4″457460457500250100
    6″610613610600320150
    8″737740737600460201
    10″838841838600475252
    12″965968965600560303
