VQ47F V型球阀
采用V型口阀芯,能够有效的切断介质中的特殊杂质,阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
服务热线15370222117
采用V型口阀芯,能够有效的切断介质中的特殊杂质,阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
V型球阀是球阀的一种,它的关闭件是半球体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力,球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。
1、阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄。
2、上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少。
3、阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球 面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀,适应范围广。
4、经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高。
5,介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以 它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。
金属密封阀座 | 高温型金属密封阀座 | 软阀座 | ||||||
序号 | 名称 | 温度范围℃ | 序号 | 名称 | 温度范围℃ | 序号 | 名称 | 温度范围℃ |
1 | 密封阀盖 | -20~160℃ -20~230℃ | 1 | 密封阀盖 | -20~425℃ | 1 | 密封阀盖 | -20~160℃ |
2 | 弹簧 | 2 | 碟簧 | 2 | 弹簧 | |||
3 | O形圈 | 3 | 压圈 | 3 | O形圈 | |||
4 | 阀体 | 4 | 石墨环 | 4 | 阀体 | |||
5 | 密封座 | 5 | 阀座 | 5 | 密封座 | |||
6 | 阀芯 | 6 | 阀体 | 6 | 密封圈(PTFE) | |||
7 | 阀芯 | 7 | 阀芯 |

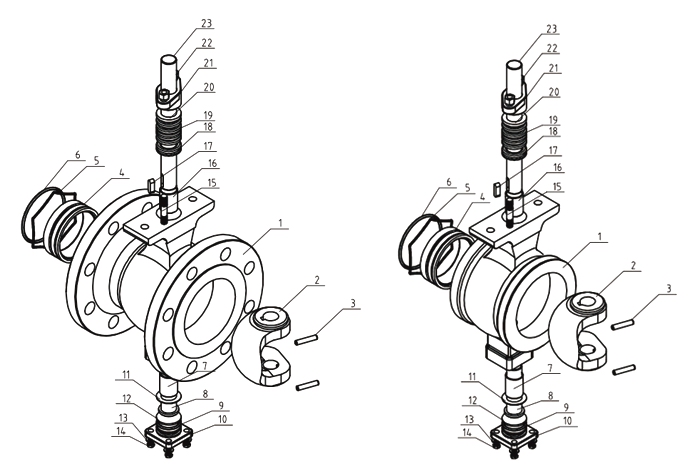

序号 | 名称 | 数量(件) | 材料 | ||
1 | 阀体 | 1 | WCB | CF8 | CF8M |
2 | 阀芯 | 1 | CF8表面镀硬铬 | CF8表面镀硬铬 | CF8M表面镀硬铬 |
3 | 圆柱销 | 2 | 304 | 304 | 316 |
4 | 阀座 | 1 | 304堆焊硬质合金 | 304堆焊硬质合金 | 316 |
5 | 弹簧 | 1 | 316 | 316 | 316 |
6 | 0型圈 | 1 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
7 | 自润滑轴承 | 304+PTFE | 304+PTFE | 316+PTFE | |
8 | 下阀杆 | 1 | 20Cr13 | 304 | 316 |
9 | O型圈 | 1 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
10 | 后压盖 | 1 | WCB | CF8 | CF8M |
11 | 环垫 | 1 | PTFE | PTFE | PTFE |
12 | 调节垫片 | 1 | PTFE | PTFE | PTFE |
13 | 平垫片 | 4 | Q235 | 304 | 304 |
14 | 螺栓 | 4 | 25 | 304 | 304 |
15 | 双头螺柱 | 2 | 25 | 304 | 304 |
16 | 自润滑轴承 | 1 | 304+PTFE | 304+PTFE | 316+PTFE |
17 | 平键 | 1 | 20Cr13 | 304 | 316 |
18 | 下填料 | 1 | PTFE | PTFE | PTFE |
19 | 中填料 | 1组 | PTFE | PTFE | PTFE |
20 | 上填料 | 1 | PTFE | PTFE | PTFE |
21 | 填料压盖 | 1 | WCB | CF8 | CF8M |
22 | 螺母 | 2 | 35 | 304 | 304 |
23 | 上阀杆 | 1 | 20Cr13 | 304 | 316 |

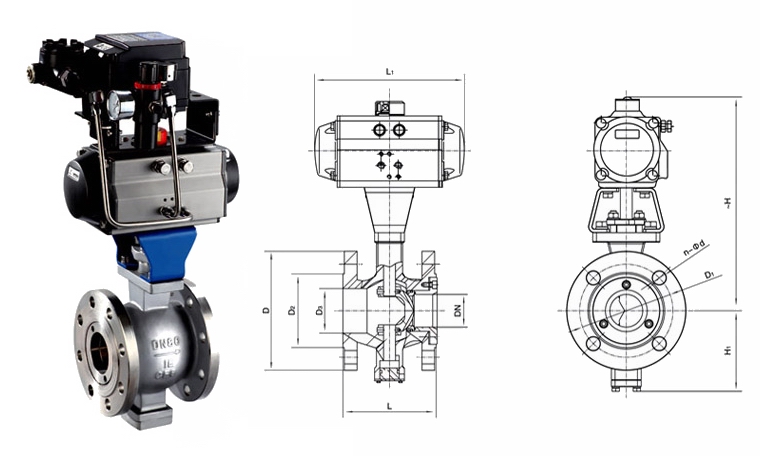

DN | 外形/连接尺寸 | ||||||||
L | H1 | D | D1 | D2 | D3 | C | f | n-Φd | |
25 | 102 | 87 | 115 | 85 | 65 | 38 | 16 | 2 | 4-Φ14 |
32 | 105 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 |
40 | 114 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 |
50 | 124 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 |
65 | 145 | 112 | 185 | 145 | 118 | 75 | 20 | 3 | 4-Φ18 |
80 | 165 | 112 | 200 | 160 | 132 | 94 | 20 | 3 | 8-Φ18 |
100 | 194 | 122 | 220 | 180 | 156 | 110 | 22 | 3 | 8-Φ18 |
125 | 213 | 142 | 250 | 210 | 184 | 135 | 22 | 3 | 8-Φ18 |
150 | 229 | 165 | 285 | 240 | 211 | 165 | 24 | 3 | 8-Φ22 |
200 | 243 | 195 | 340 | 295 | 266 | 210 | 24 | 3 | 12-Φ22 |
250 | 297 | 237 | 405 | 355 | 319 | 260 | 26 | 3 | 12-Φ26 |
300 | 334 | 287 | 460 | 410 | 370 | 310 | 28 | 4 | 12-Φ26 |
350 | 414 | 338 | 520 | 470 | 429 | 360 | 30 | 4 | 16-Φ26 |
400 | 490 | 390 | 580 | 525 | 480 | 410 | 32 | 4 | 16-Φ30 |
500 | 600 | 510 | 715 | 650 | 609 | 510 | 36 | 4 | 16-Φ33 |
DN | 外形/连接尺寸 | ||||||||
L | H1 | D | D1 | D2 | D3 | C | f | n-Φd | |
25 | 102 | 87 | 108 | 79.5 | 51 | 38 | 12 | 1.6 | 4-Φ16 |
32 | 105 | 87 | 117 | 88.9 | 64 | 42 | 13 | 1.6 | 4-Φ16 |
40 | 114 | 87 | 127 | 98.4 | 73 | 50 | 14.5 | 1.6 | 4-Φ16 |
50 | 124 | 97 | 152 | 120.6 | 92 | 60 | 15.8 | 1.6 | 4-Φ19 |
65 | 145 | 112 | 178 | 139.7 | 105 | 75 | 17.6 | 1.6 | 4-Φ19 |
80 | 165 | 112 | 190 | 152.4 | 127 | 94 | 19.1 | 1.6 | 4-Φ19 |
100 | 194 | 122 | 229 | 190.5 | 157 | 110 | 23.9 | 1.6 | 8-Φ19 |
125 | 213 | 142 | 254 | 216 | 186 | 135 | 23.9 | 1.6 | 8-Φ22 |
150 | 229 | 165 | 279 | 241.3 | 216 | 165 | 25.4 | 1.6 | 8-Φ22 |
200 | 243 | 195 | 343 | 298.5 | 270 | 210 | 28.6 | 1.6 | 8-Φ22 |
250 | 297 | 237 | 406 | 362 | 324 | 260 | 30.2 | 1.6 | 12-Φ25 |
300 | 334 | 281 | 483 | 432 | 381 | 310 | 31.8 | 1.6 | 12-Φ25 |
350 | 414 | 338 | 533 | 476 | 413 | 360 | 35 | 1.6 | 12-Φ29 |
400 | 490 | 390 | 597 | 539.5 | 470 | 410 | 36.6 | 1.6 | 16-Φ29 |
500 | 600 | 510 | 698 | 635 | 584 | 510 | 42.9 | 1.6 | 20-Φ32 |
DN | 外形/连接尺寸 | |||
L | H1 | D | D1 | |
25 | 62 | 87 | 68 | 38 |
32 | 62 | 87 | 78 | 42 |
40 | 62 | 87 | 85 | 50 |
50 | 75 | 97 | 100 | 60 |
65 | 90 | 112 | 120 | 75 |
80 | 100 | 112 | 130 | 94 |
100 | 115 | 122 | 158 | 110 |
125 | 129 | 142 | 180 | 135 |
150 | 160 | 165 | 216 | 165 |
200 | 200 | 195 | 268 | 210 |
250 | 240 | 237 | 325 | 260 |
DN | 外形/连接尺寸 | ||||
L | H1 | D | D1 | ||
25 | 1 | 62 | 87 | 68 | 38 |
32 | 1-1/4 | 62 | 87 | 78 | 42 |
40 | 1-1/2 | 62 | 87 | 85 | 50 |
50 | 2 | 75 | 97 | 100 | 60 |
65 | 2-1/2 | 90 | 112 | 120 | 75 |
80 | 3 | 100 | 112 | 130 | 94 |
100 | 4 | 115 | 122 | 158 | 110 |
125 | 5 | 129 | 142 | 180 | 135 |
150 | 6 | 160 | 165 | 216 | 165 |
200 | 8 | 200 | 195 | 268 | 210 |
250 | 10 | 240 | 237 | 325 | 260 |
