Q41F国标法兰球阀
Q41F国标法兰球阀

Q41F国标法兰球阀

Q41F国标法兰球阀主要用于截断或接通介质,也可用于流体的调节与控制

在线订购
产品详情
  • Q41F国标法兰球阀 产品说明

  • 产品型号:Q41F

  • 公称通径:DN15~DN300

  • 公称压力:1.6Mpa~6.4Mpa

  • 适用温度:-29~180ºC~550ºC

  • 阀体材质:铸钢、不锈钢

  • 适用介质:水、油、气体、液体

  • 结构形式:球形

  • 连接方式:法兰

  • 驱动方式:手动、电动、气动

  • 制造标准:国标GB、德国DIN、美国API、ANSI


  • Q41F国标法兰球阀 应用特点

1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。


  • Q41F国标法兰球阀 主要性能规范

设计与制造结构长度法兰尺寸压力-温度试验-检验
GB122237GB12221GB9113 JB79GB9131GB/T13927 JB/T9092

压力试验 Pressure Test


公称压力NominalPressure1.62.54.0
强度试验
Shell Test
2.43.86.0
水密封试验
Water Seal Test
1.82.84.4
气密封试验
Air Seal Test
0.4-0.7


  • Q41F国标法兰球阀 主要零件材料

阀体
Body
WCBZG1Cr18Ni9TiCF8CF3ZG1Cr18Ni12Mo2TiCF8MCF3M
球体阀杆
Ball Stem
3041Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
阀座
Seat
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
Shim
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖
Gland

1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
温度
Temperature
-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
-29℃~300℃(对位聚笨 PPL)
-29℃~550℃(金属硬密封)
介质
Medium
水蒸汽油品
Water steam
Oil goods
硝酸类 Nitric Acid强氧化介质
strongey oxidable medium
醋酸类 Acetic Acid尿素类Urea

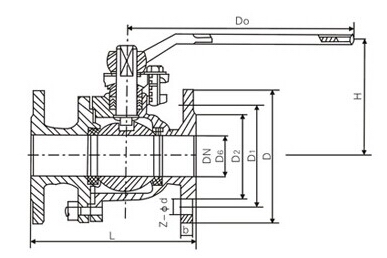

  • Q41F国标法兰球阀 外形结构图

Q41F国标法兰球阀(图1)


  • Q41F国标法兰球阀 主要外型尺寸

1.6MPaDNLDD1D2bn-φdHD0







Q41F-16C
Q41PPL
16C
16P
16R
15130956545144-1478140
201401057555144-1484160
251501158565144-1495180
3216513510078164-18150250
4018014511085164-18150300
50200160125100184-18170350
65220180145120204-18195350
80250195160135208-18215400
100280215180155208-18250500
125320245210185228-18265600
150360280240210248-23270800
2004003352952652612-233301200
2.5MPa15130956545164-14103140





Q41F-25C
Q41PPL
25C
25P
25R
201401057555164-14112160
251501158565164-14123180
3216513510078184-18150250
4018014511085184-18156300
50200160125100208-18172350
65220180145120228-18197350
80250195160135228-23222400
100280230190160248-23253500
125320270220188288-25275600
150360300250218308-25286800
2004003603102783412-253401200
