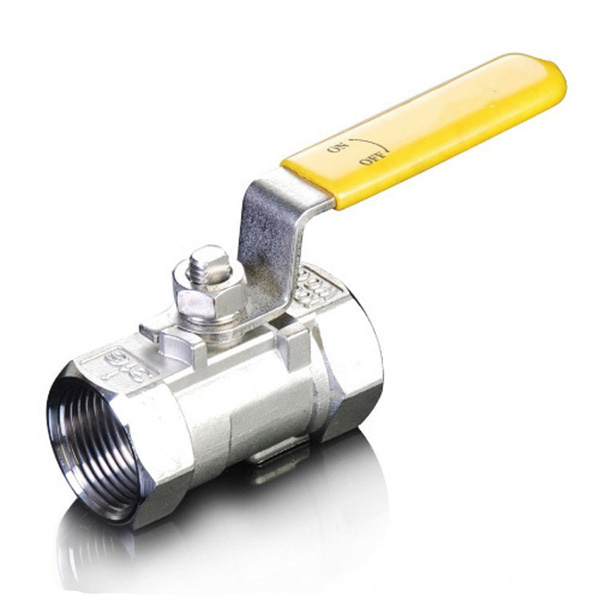

Q11F一片式不锈钢球阀
Q11F一片式不锈钢球阀

Q11F一片式不锈钢球阀

一片式内螺纹不锈钢球阀用球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向

在线订购
产品详情
  • Q11F一片式不锈钢球阀 产品特点

  公称压力: PN 1.6,2.5,4.0,6.4MPa (1000WOG)


  强度试验压力: PT2.4,3.8,6.0,9.6MPa

  低压气密封试验压力: 0.6MPa

  适用介质: Q11F-(16-64)C水,油品,气

                  Q11F-(16-64)P硝酸类

                  Q11F-(16-64)R醋酸类

  适用温度: -20~180℃


  螺纹类型:G/ NPT/ BSPT/ BSP/ DIN259/2999


  应用于范围:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域


  • Q11F一片式不锈钢球阀 主要零件材料

零件名称Q11F-(16-64)CQ11F-(16-64)PQ11F-(16-64)R
 阀体WCBCF8 ZCF8M
 球体304304316
 阀杆304304316
 密封圈 聚四氟乙烯 (PTFE)
 填料 聚四氟乙烯 (PTFE)


  • Q11F一片式不锈钢球阀 主要外形尺寸

             Q11F一片式不锈钢球阀(图1)
 DN L D H E
 6  40  5  28   70
 10  45  7  30   78
 15  55  9  35   95
 20  60  12  39   95
 25  70 1547 110
 32  79  20  48   130
4085 25  54   145
 50  100  32  60   145
