不锈钢五通球阀
不锈钢五通球阀

不锈钢五通球阀

不锈钢五通球阀有着一进四出的流通方向。

在线订购
产品详情
  • 不锈钢五通球阀 产品特点

不锈钢五通球阀采用进口的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。带标准ISO高平台和锁定装置。可设置90°开关定位结构,根据需要加锁以防止误操作,驱动方式:手动,电动,气动。


  • 不锈钢五通球阀 设计标准

设计标准

ASME B16.34

连接标准

ASME B1.20.1(NPT)、DIN2999&BS21、ISO228/1&ISO7/1(G,BSP/BSPT,Rc/Rp)

试验与检验

API598


  • 不锈钢五通球阀 性能规范

公称压力:1000PSI

强度试验:10.4Mpa

密封试验:7.6Mpa

气密封试验:0.6Mpa

公称尺寸:DN6-DN100(1/4~4”)

阀门主阀体材料:CF8,CF8M,CF3,CF3M,WCB,WCC,A105,LF2,LCB、LCC

适用介质:水、油、气、化工、电站等

适用温度:-29℃~425℃

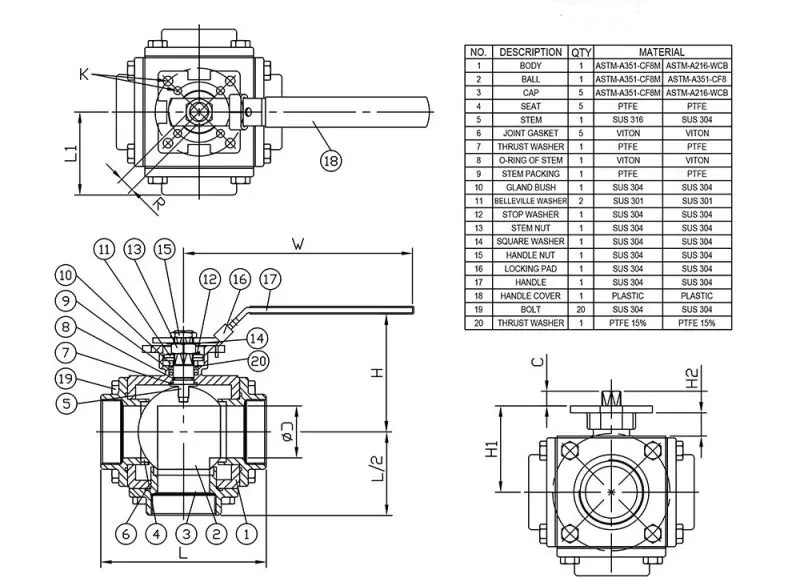

  • 不锈钢五通球阀 主要零件材质

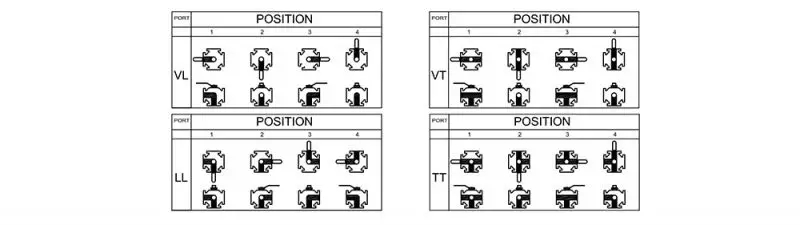

  • 不锈钢五通球阀 流通方向

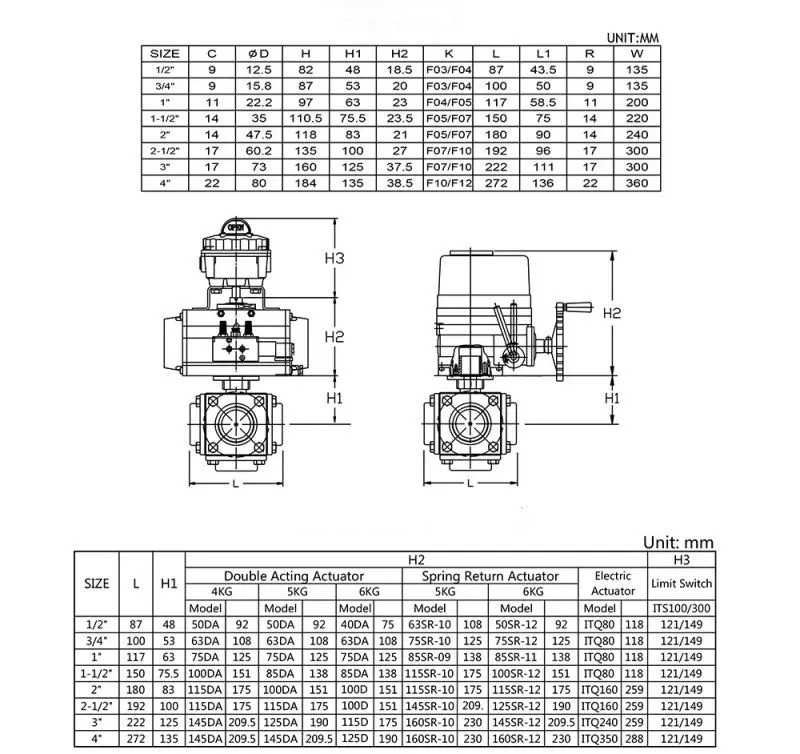

  • 不锈钢五通球阀 主要外形尺寸


相关标签: 不锈钢 球阀 五通
