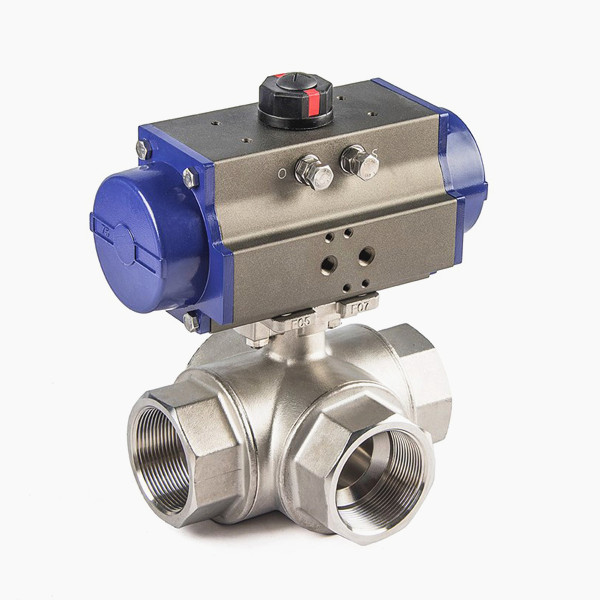

Q614F气动螺纹三通球阀

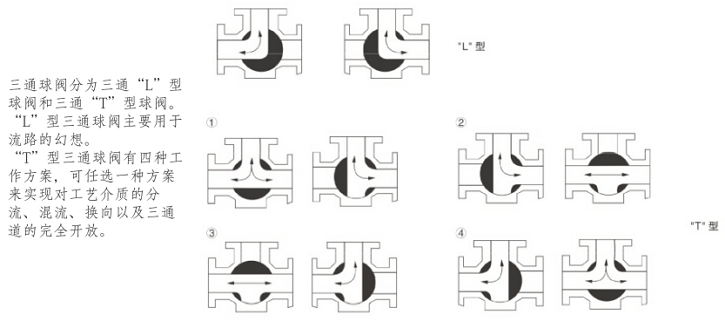

Q614F气动螺纹三通球阀适用于介质流向的切换。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：Q614/5F
产品口径：DN15-DN100
产品压力：1.6MPa
适用介质：水、气体、油品等
产品材质：碳钢、不锈钢
零件名称 | 材质 |
阀体 | 不锈钢CF8M/CF8 |
阀盖 | 不锈钢CF8M/CF8 |
球 | 不锈钢CF8M/CF8 |
球垫 | 聚四氟乙烯PTFE |
阀杆 | 不锈钢CF8M/CF8 |
填料 | 聚四氟乙烯PTFE |
中口 | 聚四氟乙烯PTFE |
大薄片 | 聚四氟乙烯PTFE |
压盖螺母 | 不锈钢CF8M/CF8 |
手柄 | 不锈钢CF8M/CF8 |
流向指示牌 | ALUMINUM |
螺丝 | 不锈钢CF8 |
螺帽 | 不锈钢CF8 |
锁定装置 | 不锈钢CF8 |
皮套 | 塑料 |
盲盖 | 不锈钢CF8M/CF8 |
SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) |
1/2" | 12.7 | 75 | 59 | 126 | 71 | 235 | 37.5 | 22.4 | 35 | 10-24UNC | 530 |
3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35 | 10-24UNC | 725 |
1" | 20 | 100 | 80 | 145 | 102 | 505 | 51.5 | 22.4 | 35 | 10-24UNC | 1000 |
1 1 / 4 " | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38 | 10-24UNC | 2000 |
1 1 / 2 " | 32 | 125 | 96 | 204 | 121 | 580 | 63 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
