D671X气动衬胶中线真空蝶阀
气动衬胶中线真空蝶阀是中线软密封蝶阀是管线优先选用的常规蝶阀。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：D671X/J
公称通径：DN50-DN1200
公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃~120℃
适用介质：水、气、油
1、设计新额、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
设计标准 | GB/T12238-1989 |
法兰连接尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
结构长度 | GB/12221-1989 |
压力试验 | GB/T13927-1992;JB/T9092-1999 |
公称通径 | DN(mm) | 50~2000 | ||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 Ps(MPa) | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
零件名称 | 材料 |
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨 |
材料品种 | 氯丁橡胶 | 丁睛檬胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
代号 | X | J | YBX | F | GX | FJ |
耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

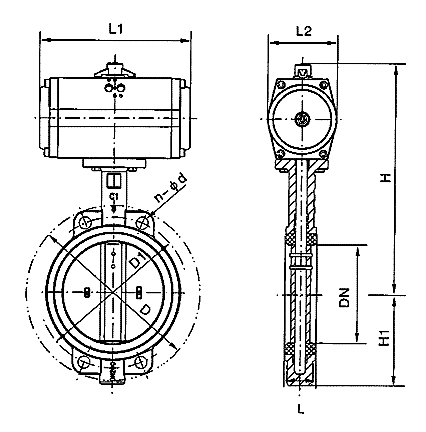

公称通径DN | 外形尺寸 | 连接法兰尺寸 | ||||||
L | L1 | L2 | H | H1 | D | D1 | n-Φd | |
50 | 43 | 164/214 | 75/91 | 263/291 | 80 | 165 | 125 | 4-Φ18 |
65 | 46 | 164/214 | 75/91 | 277/305 | 89 | 185 | 145 | 4-Φ18 |
80 | 46 | 164/214 | 75/91 | 283/311 | 95 | 200 | 160 | 8-Φ18 |
100 | 52 | 190/246 | 91/101 | 330/340 | 114 | 220 | 180 | 8-Φ18 |
125 | 56 | 210/295 | 101/112 | 353/369 | 127 | 250 | 210 | 8-Φ18 |
150 | 56 | 247/398 | 112/139 | 382/408 | 139 | 285 | 240 | 8-Φ22 |
200 | 60 | 308/478 | 139/176 | 442/493 | 175 | 340 | 295 | 8-Φ22 |
250 | 68 | 378/562 | 176/206 | 525/574 | 203 | 395 | 350 | 12-Φ22 |
300 | 78 | 432/728 | 206/228 | 619/642 | 242 | 445 | 400 | 12-Φ22 |
350 | 78 | 524/928 | 228/275 | 673/720 | 267 | 505 | 460 | 16-Φ22 |
400 | 102 | 524/1033 | 228/324 | 705/800 | 309 | 565 | 515 | 16-Φ22 |
450 | 114 | 648/1129 | 275/380 | 774/880 | 328 | 615 | 565 | 20-Φ26 |
500 | 127 | 715/1430 | 324/425 | 880/905 | 361 | 670 | 620 | 20-Φ26 |
600 | 154 | 795/1845 | 380/527 | 1020/1089 | 459 | 780 | 725 | 20-Φ30 |
700 | 165 | 795/1845 | 280/527 | 1082/1151 | 520 | 895 | 840 | 24-Φ30 |
800 | 190 | 1380/2605 | 527/440 | 1199/1112 | 591 | 1015 | 950 | 24-Φ33 |
