管道排气用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作。

在线订购
产品详情
  • 管道排气阀 产品说明

产品名称:管道排气阀

产品型号:CARX

公称通径:DN15~DN200

结构形式:浮球式

公称压力:1.6MPa-2.5MPa

连接方式:法兰式

适用温度:-29ºC~+80ºC

驱动方式:自动

阀体材质:铸铁、铸钢、不锈钢

制造标准:国标GB、德国DIN、美国API、ANSI

适用介质: 给排水、清水等

CARX管道排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。


  • 管道排气阀 工作原理

当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。


  • 管道排气阀 主要零部件

名称

材质

阀体

HT200

阀盖

HT200

浮球

SUS 304

杠杆架

铸铜ZH59

铸铜ZH59

塞头

丁睛橡胶NBR


  • 管道排气阀 每小时排气量表

规格DN

25

50

80

100

150

200

250

300

350

400

立方米/小时

2-88

85-352

22-904

34-1413

76-3179

135-8831

212-8831

305-12717

415-17309

542-22608

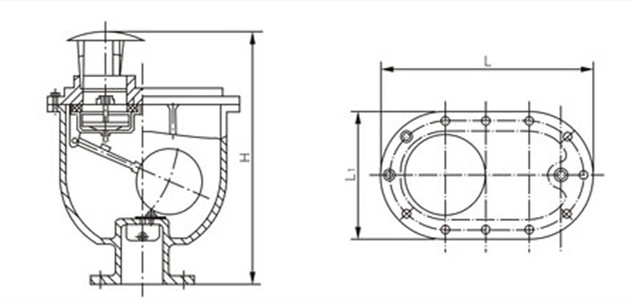

  • 管道排气阀 主要外形尺寸


公称通径DN(mm)

尺寸(mm)

L

L1

H

Z

d

15

280

176

330

--

--

20

280

176

330

--

--

25

280

176

330

--

--

32

280

176

330

--

--

50

300

190

445

4

18

65

360

200

475

4

18

80

365

210

500

8

18

100

390

245

560

8

18

150

460

275

605

8

22

200

537

330

686

8

22


  • 管道排气阀 安装位置的选择

CARX管道排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时,往往局限于局部最高点,排气阀安装位置有多种,只有对整个管道综合考虑,才能使排气效果达到最佳。常见的安装地点有以下几个位置:局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。


相关标签: 中鼎 排气阀 管道
