复合式高速排气阀
复合式高速排气阀

复合式高速排气阀

复合式高速排气阀可防止浮球在高速气流中被吹起而堵塞排气口,造成排气阀失效。

在线订购
产品详情
  • 复合式高速排气阀 产品说明

产品名称:复合式高速排气阀

公称通径:DN15~DN400

结构形式:浮球式

公称压力:1.6MPa-2.5MPa

连接方式:法兰式

适用温度:-29ºC~+80ºC

驱动方式:自动

阀体材质:铸铁、铸钢、不锈钢

制造标准:国标GB、德国DIN、美国API、ANSI

适用介质:给排水、清水等

复合式高速排气阀可防止浮球在高速气流中被吹起而堵塞排气口,造成排气阀失效。 为防止阀口被吹堵,传统式高速进排气阀在入口设置护筒,使阀门在结构上变得复杂。



  • 复合式高速排气阀 产品特点

1、充水时高速排气,不怕吹堵。
2、放水时高速吸气。
4、正常压力下微量排气。



  • 复合式高速排气阀 工作原理

复合式高速排气阀是利用伯努利理论制造的一种能够在气流下保持全开,当实心水柱上升时,浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。该阀采用特定的浮球直径,使得它产生的气流动力能维持浮球在气流经过时开启(悬浮),实心水柱上升时产生的浮力又能使其浮起,配之入口处以一个合适角度的圆锥体,可做到不管气压多大、气流速度多高,排气口也不会被吹堵。


  • 复合式高速排气阀 材料参数

名称

材质

阀体

HT200

阀盖

HT200

浮球

SUS 304

杠杆架

铸铜ZH59

铸铜ZH59

塞头

丁睛橡胶NBR

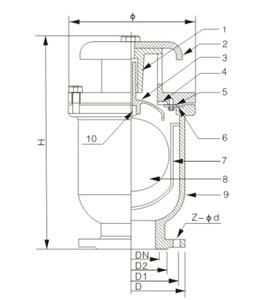

  •  复合式高速排气阀 外形尺寸


通径

D1

D2

Φ

Z-Φd

25

115

85

68

195

320

4-14

50

160

125

100

195

320

4-18

80

195

160

135

242

375

4-18

100

215

180

155

260

395

8-18

150

280

240

210

345

500

8-23

200

335

295

265

425

600

8-23

250

390

350

320

500

680

12-23

300

440

400

368

605

780

12-23

350

500

460

425

650

860

16-23

400

565

515

485

740

940

16-25


  • 复合式高速排气阀 安装要求

1、于安装前,请先检查并清除主体内的杂物。
2、在阀前装一只闸阀,以便下次的安装维修。阀如果安装于荫井内,应有足够空间以便容纳技术人员调整及维护工作。
3、若排气阀安装于室外,请注意阀门的保温,以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁,建议在排气阀前加装一个缓冲阀。
5、复合式高速排气阀常见的安装地点有以下几个位置:局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。


  • 复合式高速排气阀 安装位置的选择

排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时,往往局限于局部最高点,排气阀的安装位置有多种,只有对整个管道综合考虑,才能使排气效果达到最佳。常见的安装地点有以下几个位置:局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。
