蒸汽减压阀
蒸汽减压阀属于先导活塞式减压阀，由主阀和导阀两部分组成，主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品名称：蒸汽减压阀
产品型号：Y43H
公称通径：DN15-DN500
公称压力：1.6MPa-16MPa
适用介质：水、蒸汽
适用温度：0℃-425℃
阀体材质：铸钢、不锈钢
连接方式：法兰连接
Y43H先导活塞式蒸汽减压阀属于先导活塞式减压阀，由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成；导阀由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。Y43H在普通减压阀基础上做了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
压力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | GB12245-1989 | |||||
标准 | 其他非标定制 | |||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
零件名称 | 零件材料 |
阀体阀盖底盖 | WCB |
阀座阀盘 | 2Cr13 |
缸套 | 2Cr13/铜合金 |
活塞 | 合金铸铁 |
导阀座导阀杆 | 2Cr13 |
主阀弹簧 | 1Cr18Ni9Ti |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si12Mn |

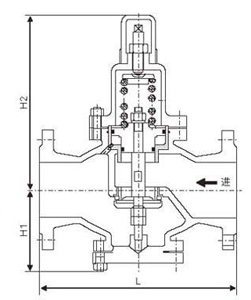

公称通径 | 外形尺寸 | |||
L | H | H1 | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
公称通径 | 外形尺寸 | |||
L | H | H1 | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 170 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | 780 | 495 | |
