YZ11X支管减压阀
YZ11X支管减压阀

YZ11X支管减压阀

YZ11X支管减压阀直接作用膜片式减压阀主要用于多种建筑给水系统、消防系统、中央空调系统、采暖系统等。

在线订购
产品详情
  • 支管减压阀 产品概述

YZ11X支管减压阀,直接作用膜片式减压阀主要用于多种建筑给水系统、消防系统、中央空调系统、采暖系统等。YZ11X支管减压阀,直接作用膜片式减压阀用于支管减压,可使供水压力分配均衡,免除部分供水超压,优化高层建筑给水分区。YZ11X支管减压阀,直接作用膜片式减压阀可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护大部分水器具。


  • 支管减压阀 产品特点

1.采用直接作用隔膜式结构,内结构简单,无卡阻,性能优良,使用时间长。
2.耐脏防水垢,不需过滤器,不需旁通管,配管简单,能节省大量空间和配管成本。
3.出口压力精密可调,在一般场合下,可以认为出口压力不受入口压力的影响(出口压力的变化量是△P1的8%)。
4.良好的水力特性,压力损失小,减压比可达成10:1以上。
5.可达到多种减压要求,适用于支管减压系统。


  • 支管减压阀 工作原理

支管减压阀出口压力作用在隔膜底面和阀瓣底面,当它大于弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。
支管减压阀可能的故障原因
1.霜冻损坏,在寒冷地区应注意保温。
2.水流方向装错,减压阀变成止回阀,出口压力为0。
3.弹簧拧得太紧,无法关闭,减压阀将直通P2=P1。
4.旁通管漏水,使P2偏离设定值,鉴于本减压阀的耐久性,建议不安装亮度通管为宜。


  • 支管减压阀 主要技术参数

类型

型号

公称压力
PN(MPa)

公称通径
DN(MPa)

连接形式

阀体材料

出口压力(MPa)

工作温度℃

支管减压阀

YZ11X-16T
YZ11X-25T

1.6,2.5

15~50

内螺纹

青钢

0.05~0.6(可调)

80

YZ11X-16P
YZ11X-25P

不锈钢

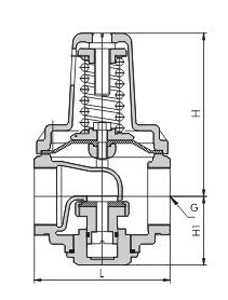

  • 支管减压阀 主要连接尺寸


公称通径DN(MPa)

尺寸(MM)

重量

MM

in

H1

L

H

φG

(Kg)

15

1/2

31

60

76.5

59

1.2

20

3/4

31

75

76.5

73

1.2

25

1

36

88

85

81

1.4

32

11/4

42

93

98

81

1.5

40

11/2

45

98

102

85

2

50

2

54

130

117

98

2.65


相关标签: 减压阀 支管 中鼎
