衬氟Y型过滤器
衬氟Y型过滤器

衬氟Y型过滤器

衬氟Y型过滤器阀体内腔和滤网全部衬氟塑料。

在线订购
产品详情
  • 衬氟Y型过滤器 产品说明


公称通径

DN25~DN200

壳体材质

碳钢衬氟

滤芯材质

F4、F46

过滤精度

10~100目

连接方式

法兰

法兰压力

0.25~2.5MPa

法兰密封面

RF

垫片材料

PTFE



  • 衬氟Y型过滤器 产品特点

1、整体式阀体设计;

2、可替换的过滤内件;

3、多种过滤结构设计;

4、滤网精度18—500目可选;

5、常规30目设计;

6、又排放接口;

7、标准法兰连接;


  • 衬氟Y型过滤器 主要零件材料

零件名称

灰铸铁 (Z)

碳钢 (C)

阀体、阀盖

HT250/A 126

WCB/A216 WCB

过滤网

PTFE(F4)

螺栓 /螺母

35/45、A193 B7/A194

衬里层

FEP(F46)PCTFE(F3)


  • 衬氟Y型过滤器 主要连接尺寸

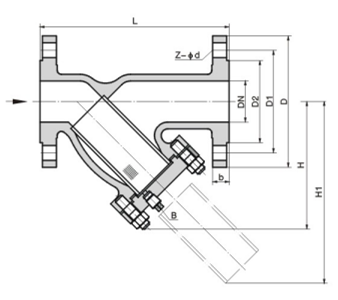

                                                                              衬氟Y型过滤器(图1)

公称通径 DN (mm)

NPS (in)

GL41F46-10/16/25型过滤器

L

D

D1

D2

b

f

H1

H

Z-φd

重量(kg)

PNl.02.5(MPa)

20

3/4

150

105

75

55

16

2

70

122

4-14

3.3

25

1

160

115

85

65

16

2

78

135

4-14

4.2

32

11/4

190

135

100

78

18

2

86

154

4-18

6.6

40

11/2

200

145

110

85

18

3

92

164

4-18

7.3

50

2

230

160

125

100

20

3

102

182

4-18

12

65

21/2

250

180

145

120

20

3

115

205

4-18

16

80

3

280

195

160

135

22

3

135

232

8-18

23

100

4

320

215

180

155

24

3

156

263

8-18

32

125

5

400

245

210

185

26

3

248

370

8-18

39

150

6

500

280

240

210

28

3

285

425

8-23

52

200

8

600

335

295

265

30

3

362

530

8-23

89
