直通过滤器
直通过滤器

直通过滤器

直通过滤器用于拦截管道介质里的杂质。

在线订购
产品详情
  • 直通过滤器 产品说明

公称通径:DN25-DN600

公称压力:1.0MPa-6.4MPa

适用温度:-20℃-425℃

阀体材质:碳钢、铸钢、不锈钢等

连接方式:法兰连接、螺纹连接、焊接

滤网材质:不锈钢


  • 直通过滤器 主要零件材料

壳体材质
铸铁、碳钢
不锈钢
滤框滤网材质
不锈钢
密封件材质
耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃)
-30~+380
-80~+450
公称压力(MPa)
0.6~6.4 (150Lb~300Lb)
过滤精度(目/in)
10-300
连接方式
法兰、对焊


  • 直通过滤器 外形尺寸

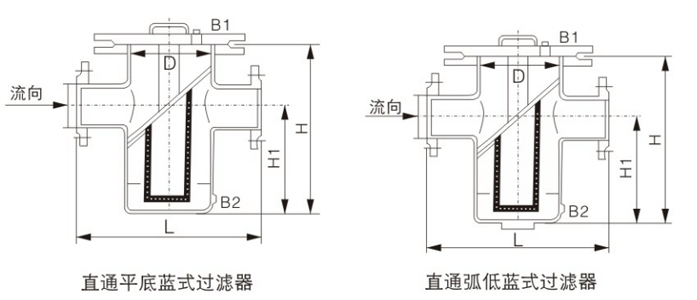

                                     直通过滤器(图1)

公称直径DN

结构尺寸(PN≤5.0MPamm

L

H

H1

D0

25

180

260

160

Φ76

32

200

270

160

Φ76

40

260

300

170

Φ108

50

260

300

170

Φ108

65

330

360

210

Φ108

80

340

400

250

Φ108

100

400

470

300

Φ219

125

480

550

360

Φ273

150

500

630

420

Φ273

200

560

780

530

Φ325

250

660

930

640

Φ426

300

750

1200

840

Φ476
