U型过滤器
U型过滤器是输送介质管道上不可缺少的一种装置之一。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品口径：DN15-600mm
产品压力：1.6-6.4MPa
产品材质：铸钢、不锈钢
适用介质：蒸汽、空气、水、油品等
适用温度：-20℃-425℃
阀体材质：铸钢、碳钢、不锈钢等
连接方式：法兰连接、螺纹连接
零件名称 | 材料 |
阀体 | 碳钢、不锈钢 |
滤网盖 | 碳钢、不锈钢 |
滤芯网 | 不锈钢 |
垫片 | 柔性石墨 |
型号 | (MPa) | (℃) | 滤网目数 | 适用介质 |
YG—W | 2.0 | 300 | 20～150 | Steam，Air，Water，Oil |
YG—F | 5．O | 425 | 20～150 | 蒸汽、空气、水、油 |

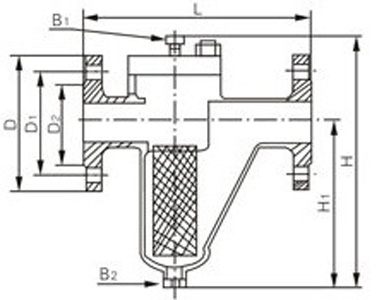

型号 | (DN)公称通径 | (mm)外形尺寸 | ||
A | L | H | ||
UG型一A | 10 | 150 | 80 | 125 |
15 | 150 | 80 | 125 | |
20 | 180 | 100 | 153 | |
25 | 180 | 100 | 153 | |
40 | 200 | 155 | 304 | |
50 | 300 | 155 | 340 | |
65 | 340 | 220 | 380 | |
80 | 400 | 250 | 420 | |
100 | 500 | 295 | 502 | |
150 | 600 | 335 | 650 | |
200 | 786 | 395 | 770 | |
UG型一B | (DN)公称通径 | (mm)外形尺寸 | ||
L | H1 | H2 | ||
15 | 270 | 90 | 145 | |
20 | 270 | 90 | 145 | |
25 | 270 | 90 | 145 | |
32 | 320 | 125 | 175 | |
40 | 320 | 125 | 175 | |
50 | 320 | 125 | 175 | |
65 | 430 | 140 | 220 | |
80 | 430 | 140 | 220 | |
100 | 430 | 140 | 220 | |
125 | 460 | 160 | 235 | |
150 | 460 | 170 | 235 | |
200 | 460 | 190 | 235 | |
