Z11W丝扣闸阀
Z11W丝扣闸阀形体结构比较简单，制造工艺性较好等优点，且可以使用在介质双向流动的管路
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：Z11H/W
公称通径：DN15～DN50
公称压力：1.6Mpa～6.4Mpa
适用温度：-20ºC～+150ºC
阀体材质：WCB、铸钢、碳钢、不锈钢
适用介质：水、油、蒸汽
结构形式：闸板式
连接方式：内螺纹
驱动方式：手动
制造标准：国标GB、德国DIN、美国API、ANSI
应用范围：适用于水、油品、蒸汽、气体及一般性腐蚀性液体

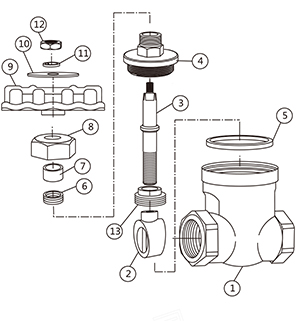

名称 | 材质 | |
ANSI/JIS/DIN | ANSI/JIS/DIN | |
阀体 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |
阀瓣 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |
阀杆 | SUS316 | |
阀盖 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |
密封圈 | PTFE/RPTFE/PPL | |
轴用弹性挡圈 | SUS304 | |
垫圈 | SUS304 | |
填料 | PTFE/RPTFE/PPL | |
填料压盖 | SUS304 | |
填料螺母压盖 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |
手轮 | Aluminum | |
弹性垫片 | SUS304 | |
六角螺母 | A194-8 | |

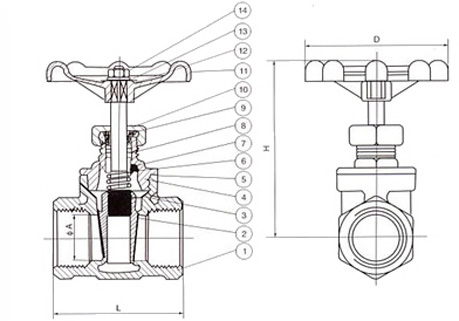

序号 | L | H | E |
1/2" | 55 | 93 | 70 |
3/4" | 60 | 105 | 70 |
1" | 65 | 115 | 80 |
1-1/4" | 75 | 130 | 80 |
1-1/2" | 85 | 145 | 100 |
2" | 95 | 170 | 100 |
2-1/2" | 106 | 200 | 125 |
3" | 116 | 218 | 125 |
