Z641H气动法兰闸阀
Z641H气动法兰闸阀是借助压缩空气驱动的阀门，闸阀关闭时，密封面可以只依靠介质压力来密封。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：Z641H
公称通径：DN15～DN1000
公称压力：1.6Mpa～6.4Mpa
适用温度：-20ºC～+150ºC～425ºC～550ºC
阀体材质：WCB、铸钢、碳钢、不锈钢、铬钼钢
适用介质：水、油、蒸汽
结构形式：闸板式
连接方式：法兰
驱动方式：气动带手动
制造标准：国标GB、德国DIN、美国API、ANSI
阀体、阀盖、阀板 | 铸钢 |
阀体及闸板的密封面 | 合金钢 |
阀杆 | 不锈钢 |
双头螺栓 | 35号钢 |
气缸 | 20号无缝钢管 |
活塞 | 铸铝合金 |
手动螺母 | 青铜 |
密封圈 | 石棉橡胶板、缠绕式金属石墨垫片 |
活塞环及轴环 | 耐油橡胶○型圈 |
填料函 | 石墨石棉绳 |
设计规范 | GB/T 12234 |
结构长度 | GB/T 12221 |
连接法兰 | JB/T 79 |
试验与检验 | JB/T 9092 |
压力-温度 | GB/T 9131 |
产品标识 | GB/T 12220 |
型号 | 公称压力PN(MPa) | 阀体试验压力 PN(MPa) | |
强度试验 | 密封试验 | ||
Z641H-10 | 1.6 | 2.4 | 1.6 |
Z641H-25 | 2.5 | 3.8 | 2.5 |
Z641H-40 | 4.0 | 6.0 | 4.0 |
Z641H-64 | 6.4 | 9.6 | 6.4 |

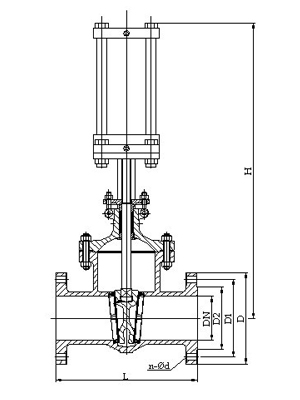

公称通径 DN | L | D | D1 | D2 | b | Z-Φd | H | H1 | D0 | WT(Kg) |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 950 | 570 | 180 | 36 |
65 | 270 | 180 | 145 | 120 | 18 | 4-Φ18 | 1050 | 596 | 180 | 53 |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 1080 | 635 | 200 | 72 |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 1145 | 645 | 250 | 90 |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 1210 | 685 | 250 | 120 |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ18 | 1300 | 720 | 320 | 132 |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 1660 | 940 | 400 | 258 |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 1790 | 1020 | 400 | 297 |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1990 | 1150 | 450 | 420 |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 2090 | 1170 | 450 | 558 |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 2290 | 1325 | 500 | 840 |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 2485 | 1465 | 500 | 1110 |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 2640 | 1590 | 550 | 1380 |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 2940 | 1720 | 550 | 1620 |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 3450 | 1960 | 600 | 1966 |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 3650 | 2190 | 600 | 2282 |
900 | 1100 | 1120 | 1050 | 998 | 54 | 28-Φ41 | 3815 | 2400 | 800 | 2495 |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 4000 | 2650 | 800 | 2760 |
