Q41F电动法兰球阀
Q41F电动法兰球阀是由两片式法兰球阀和电动执行机构组成。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
电动法兰球阀是一种转角90°的旋转类球阀，阀体通道和连接管径相等并成一直径，介质可以毫无损失的流过。电动法兰球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽等介质外，还适合控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等领域。
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系数Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4、10.0MPa | |||||||||||||
泄漏量 | 软密封：零泄漏；硬密封：≤额定流量的10-5 | |||||||||||||
阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | |||||||||||||
连接形式 | 法兰、焊接、螺纹 | |||||||||||||
流量特性 | 快开特性 | |||||||||||||
可调范围 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本误差 | ±1% | |||||||||||||
死区 | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
适用温度 | 密封面 | |||||||||||||
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ | ||||||||||||||
零件名称 | 材料名称 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5～0.7 | |||||||||

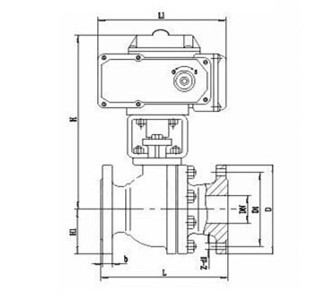

公称直径 | 连接尺寸 | |||||||
L | D | D2 | D1 | B | H | L1 | Z-d | |
15 | 130 | 95 | 65 | 45 | 14 | 176 | 161 | 4-14 |
20 | 140 | 105 | 75 | 55 | 14 | 180 | 161 | 4-14 |
25 | 150 | 115 | 85 | 65 | 14 | 182 | 161 | 4-14 |
32 | 165 | 135 | 100 | 78 | 16 | 188 | 161 | 4-14 |
40 | 180 | 145 | 110 | 85 | 16 | 198 | 161 | 4-18 |
50 | 200 | 160 | 125 | 100 | 16 | 198 | 161 | 4-18 |
65 | 200 | 180 | 145 | 120 | 18 | 222 | 188 | 4-18 |
80 | 250 | 195 | 160 | 135 | 20 | 237 | 188 | 8-18 |
100 | 280 | 215 | 180 | 155 | 20 | 281 | 268 | 8-18 |
125 | 320 | 245 | 210 | 185 | 22 | 300 | 268 | 8-18 |
150 | 360 | 280 | 240 | 210 | 24 | 300 | 268 | 8-23 |
200 | 400 | 335 | 295 | 265 | 26 | 368 | 268 | 12-23 |
250 | 533 | 405 | 335 | 320 | 30 | 418 | 268 | 12-25 |
