Q911S电动UPVC球阀
Q911S电动UPVC球阀具有结构紧凑、耐磨损、容易拆卸、方便维修等优点，阀体材质卫生无毒。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：Q911S
公称通径：DN15-DN100
公称压力：1.0MPa
阀体材质：PPH、UPVC、CPVC、PVDF
连接方式：双由令活接
密封材料：PTFE
电源电压：标准AC220V、AC380V、AC110V、DC24V可选
适用介质：水、气体、酸碱、食品化学溶剂、腐蚀性化学液体
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
公称压力(MPa) | PN1.0-1.6MPa | ||||||||
连接方式 | 法兰、螺纹、由令 | ||||||||
阀体结构 | 一体、三通L、三通T | ||||||||
阀体材质 | UPVC、CPVC、PP | ||||||||
阀芯材质 | UPVC、CPVC、PP | ||||||||
密封材质 | PTFE | ||||||||
适用温度 | 0～+60℃ | ||||||||
适用介质 | PVC兼容的食品工业化学溶剂 | ||||||||
配置执行机构 | 可配HQ、CH等系列角行程电动执行机构 | ||||||||
控制方式 | 开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制) | ||||||||

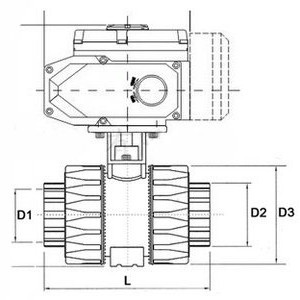

公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
内螺纹尺寸G" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
A | 207.5 | 207.5 | 207.5 | 207.5 | 207.5 | 207.5 | 207.5 | 207.5 |
L | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
H | 225.5 | 225.5 | 230.5 | 239 | 246 | 250 | 271.5 | 322.5 |
重量(Kg) | 5.6 | 5.7 | 5.8 | 6 | 6.3 | 6.5 | 7.3 | 7.8 |
