Q947W电动固定法兰球阀
Q947W电动固定法兰球阀是由固定式球阀和电动执行器组成，固定球阀是直角回转的开关阀，主要用于介质的切断控制。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：Q947H/W
产品口径：DN50-800mm
产品压力：1.6-16MPa
产品材质：铸铁、铸钢、不锈钢
流体阻力小，压降小，全开的球阀就是一段直通管道，因此流体阻力很小，通过阀体的介质几乎没有压力损失。
上下轴承设计：阀体内装有上下轴承，与阀杆接触面积大，承载能力高，摩擦系数小，使阀门的扭矩减少。
阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球表面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好，耐腐蚀，适应范围广。
自控程度高：阀体直接与气动执行器或电动执行器装配在一起，适合于自控程度高的自动化控制系统。
介质适应范围广：硬密封阀座与球在开关过程中具有檫拭作用，它除适合液体介质外，更适合于带纤维及固体颗粒介质的系统控制。
公称通径 | DN50-500mm |
连接方式 | 法兰 |
执行器选配 | CHV系列(开关型、调节型)、CHQ系列(开关型、调节型) |
控制方式 | 开关型（电开、电关）、调节型 |
公称压力 | PN16、25、40、64bar（如需更高压力订货时注明） |
电源电压 | AC220V、AC380V、DC24V（其它特制） |
介质温度 | W1:-40-180℃、W2:-40 - 300℃ |
W3:-30 - 425℃、W4:-40 -425℃ | |
环境温度 | 标准型：-20 - 80℃ |
防护等级 | IP55、IP65、IP67 |
阀体材质 | 碳钢(C)、不锈钢(P4、P6) |
密封材质 | 聚四氟乙烯(F)、对位聚苯(PPL) |
金属硬密封(H)、硬质合金(Y) |
零件名称 | 材料名称 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |

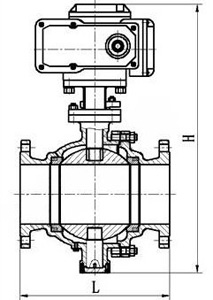

公称通径DN | 连接尺寸mm | ||||||||
L | L1 | L2 | H | D | D1 | D2 | T-f | N-D | |
50 | 178 | 190 | 170 | 290 | 165 | 125 | 99 | 20-3 | 4-18 |
65 | 190 | 270 | 220 | 330 | 185 | 145 | 118 | 20-3 | 4-18 |
80 | 203 | 270 | 220 | 345 | 200 | 160 | 132 | 20-3 | 8-18 |
100 | 229 | 270 | 220 | 355 | 220 | 180 | 156 | 22-3 | 8-18 |
125 | 356 | 270 | 220 | 385 | 250 | 210 | 184 | 22-3 | 8-18 |
150 | 394 | 270 | 220 | 405 | 285 | 240 | 211 | 24-3 | 8-22 |
200 | 457 | 270 | 220 | 430 | 340 | 295 | 266 | 24-3 | 12-22 |
250 | 533 | 270 | 220 | 465 | 405 | 355 | 319 | 26-3 | 12-26 |
