Q941F46电动衬氟法兰球阀
Q941F46电动衬氟法兰球阀

Q941F46电动衬氟法兰球阀

Q941F46电动衬氟法兰球阀采用全氟塑料衬里工艺,由衬氟球阀与电动执行器组合而成。

在线订购
产品详情
  • Q941F46电动衬氟法兰球阀 产品说明

阀门型号:Q941F46

通径规格:DN15-DN300

结构形式:浮动直通

阀体材料:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16

适用温度:-29~+180℃

应用范围:腐蚀性介质以及强酸强碱流体等


  • Q941F46电动衬氟法兰球阀 主要零件材质

零件名称

材料

阀体、阀盖

WCB+F46

304(CF8)+F46

316(CF8M)+F46

316L(CF3M)+F46

球体

2Cr13+氮化处理+46

304+46

316+46

316L+46

阀杆

2Cr13+46

304+46

316+46

316L+46

阀座密封圈

PTFE、碳素纤维+PTFE

密封填料

V型聚四氟乙烯填料


  • Q941F46电动衬氟法兰球阀 性能参数

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

公称压力(MPa)

PN1.0、1.6MPa

泄漏量

软密封:零泄漏

阀体形式

两段式阀体(浮动球体)

两段式阀体(固定球体)

阀芯形式

"O"型球形阀芯

密封填料

聚四氟乙烯(PTFE)

连接形式

法兰

可调范围

DN15-65

DN80-300

250:1

350:1

基本误差

±1%

死区

≤1%

回差

≤1%

适用温度

密封面

PTFE≤150℃

配置执行机构

可配HQ、CR等系列角行程电动执行机构

控制方式

开关到位(开关两位控制)、智能调节(4~20mA模拟量信号控制)

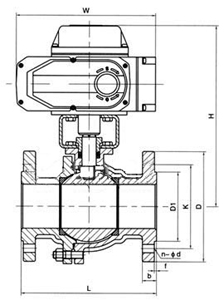

  • Q941F46电动衬氟法兰球阀 外形尺寸

                                            Q941F46电动衬氟法兰球阀(图1)

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

n-Φd

W

H

15

1/2

140/130

95

65

45

2

14

4-Φ14

231

350

20

3/4

140/130

105

75

55

2

16

4-Φ14

231

370

25

1

150/1340

115

85

65

2

16

4-Φ14

231

375

32

11/4

165

135

100

78

2

18

4-Φ18

231

385

40

11/2

180/165

145

110

85

3

18

4-Φ18

231

390

50

2

200/203

160

125

100

3

20

4-Φ18

231

435

65

21/2

220/222

180

145

120

3

20

4-Φ18

261

460

80

3

250/241

195

160

135

3

22

4-Φ18

261

465

100

4

280/305

215

180

155

3

24

8-Φ18

285

612

125

5

320/356

245

210

185

3

26

8-Φ18

285

625

150

6

360/394

280

240

210

3

28

8-Φ23

325

700

200

8

457

335

295

265

3

30

8-Φ23

325

740
