Q971F电动对夹球阀
Q971F电动对夹球阀

Q971F电动对夹球阀

Q971F电动对夹球阀采用角行程电动执行器与超薄球阀阀体组成,也可称为电动超薄球阀。

在线订购
产品详情
  • Q971F电动对夹球阀 产品说明

阀门型号:Q971F

通径规格:DN15~150mm

结构形式:超薄法兰、对夹式

阀体材料:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN1.0、1.6、2.5MPa

适用温度:-17℃-450℃(具体见产品详情)

应用范围:油、水、气及纸浆或纤维状流体


  • Q971F电动对夹球阀 主要零件材质

零件名称材质
阀体不锈钢CF8M/CF8碳钢WCB
不锈钢316/304不锈钢SS304
密封垫聚四氟乙烯PTFE聚四氟乙烯PTFE
阀杆不锈钢316/304不锈钢SS304
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
定位锁不锈钢304不锈钢SS304
手柄不锈钢304不锈钢SS304
阀杆螺母不锈钢304不锈钢SS304
填料压盖不锈钢304不锈钢SS304
手柄套塑料塑料
密封瓶帽不锈钢316/304不锈钢SS304
垫圈聚四氟乙烯PTFE聚四氟乙烯PTFE


  • Q971F电动对夹球阀 设计标准

设计与制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

结构长度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

检验与试验

JB/T 9092、API 598、GB/T13927


  • Q971F电动对夹球阀 性能参数

公称通径DN(mm)

DN15-150

公称压力

PN(MPa)

1.6

2.5

4.0

6.4

试验压力

强度试验

15.0

24.0

37.5

48.0

密封试验

11.0

17.6

27.5

35.2

低压气密试验

0.5~0.7

适用介质

水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)



  • Q971F电动对夹球阀 外形尺寸

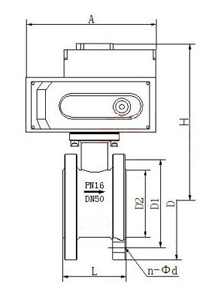

                                                                                            Q971F电动对夹球阀(图1)

公称通径DN(mm)

L

D

D1

D2

n-Φd

H

15

35

95

65

45

4-M12

291

20

38

105

75

55

4-M12

296

25

42

115

85

65

4-M12

301

32

50

135

100

78

4-M16

311

40

60

145

110

85

4-M16

318

50

70

160

125

100

4-M16

326

65

95

180

145

120

4-M16

336

80

118

195

160

135

8-M16

363

100

140

215

180

155

8-M16

383

125

175

245

210

185

8-M16

403

150

210

280

240

210

8-M16

418
