Q642F电动Y型三通球阀
Q642F电动Y型三通球阀

Q642F电动Y型三通球阀

Q642F电动Y型三通球阀采用Y型流道形式,阀座为三面阀座,有相互成120°、135°二种阀体结构形式。

在线订购
产品详情
  • Q642F电动Y型三通球阀 产品说明

阀门型号:Q642F,Q642H

通径规格:DN50~DN250mm

结构形式:Y型三通

阀体材料:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-40℃~450℃

应用范围:石油、化工、发电、造纸、天然气


  • Q642F电动Y型三通球阀 性能参数

电动执行器技术参数

Y型电动三通球阀阀体参数

电源

AC110、AC220、AC380V/DC24、DC220V

公称通径

DN50~250mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6-10MPa

任选功能

开关型、触点型、开度信号、智能调节型

阀轴材质

不锈钢

动作范围

0~90°±5°

阀体材质

WCB/304/316/316L不锈钢

动作时间

15秒/30秒/60秒

球体材质

WCB/304/316/316L不锈钢

环境温度

-30°~60°

阀座密封

PTFE、PPL、合金钢、硬质合金

手动操作

附带手柄操作

温度

PTFE≤180℃、PPL≤350℃

限位

电气、机械二重限位

结构型式

法兰

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

适用介质

水、石油、酸类、粘性流体、浆料介质等

输入信号

4-20mA/0-10VDC(智能调节型)

特点

结构紧凑、体积小、安装简单快速


  • Q642F电动Y型三通球阀 主要零件材质

零件名称

材料名称

阀体

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杆

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

醋酸等腐蚀介质

尿素等腐蚀性介质

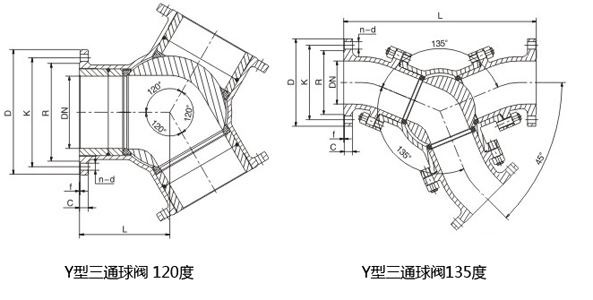

  • Q642F电动Y型三通球阀 外形尺寸

Q642F电动Y型三通球阀(图1)

DN

L

D

K

R

C

f

n-d

50

340

160/165

125

100

20

3

4-18

65

400

180/185

145

120

20

3

4-18

80

410

195/200

160

135

20

3

8-18

100

460

215/220

180

155

22

3

8-18

125

560

245/250

210

185

22

3

8-18

150

660

280/285

240

210

24

3

8-23

200

800

335/340

295

265

24

3

12-23

250

1030

405

355

320

30

3

12-25

300

1140

460

410

375

30

4

12-25
