Q947F电动V型法兰球阀
Q947F电动V型法兰球阀

Q947F电动V型法兰球阀

Q947F电动V型法兰球阀的阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将限位切断,防止卡死。

在线订购
产品详情
  • Q947F电动V型法兰球阀 产品说明

阀门型号:VQ947F,VQ947H

通径规格:DN25~DN300

结构形式:V型球芯

阀体材料:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN64

适用温度:-40℃~450℃

应用范围:油品、粘性流体、浆料、含纤维及粉粒状介质


  • Q947F电动V型法兰球阀 设计标准

设计与制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

结构长度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

检验与试验

JB/T 9092、API 598、GB/T13927


  • Q947F电动V型法兰球阀 性能参数

公称通径DN

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公称压力

PN1.6、2.5、4.0、6.4MPa

强度试验

2.4~9.6MPa

密封试验

1.76~7.0MPa

流量特性

近似等百分比、直线特性

阀板转角(度)

0°~至90°(可调)

允许泄漏量等级

软密封:零泄露
硬密封:≤额定Cv×0.001%

软密封:VI微气泡级,金属密封:≤额定CV×0.065%

动作时间(S/90度)

8.5~30

36~60

可调节比

250:1

300:1

基本误差

全行程的≤±2%

回差

全行程的≤±2%

死区

全行程的≤0.8%

输入信号

4~20mA DC

输出信号

4~20mA DC


  • Q947F电动V型法兰球阀 主要零件 材质

公称通径mm

DN15-DN300

材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni 12Mo2Ti

球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯 柔性石墨

适用 工况

适用介质

蒸汽、水、油品

醋酸类

适用温度

-28℃ - 300℃

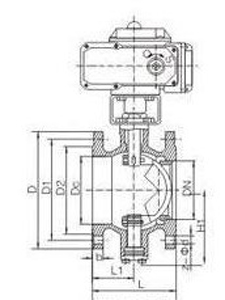

  • Q947F电动V型法兰球阀 外形尺寸

Q947F电动V型法兰球阀(图1)

公称通DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

102

102

114

124

143

165

194

213

229

243

297

338

L1

62

62

62

75

80

100

115

130

160

200

240

334

H

60

60

65

95

105

120

140

155

165

205

240

270

H1

277

285

305

364

379

389

402

426

453

473

540

590

A

157

208

208

208

256

256

256

256

256

256

380

380

PN1.6MPa法兰尺寸

D

115

140

150

165

185

200

220

250

285

340

405

460

D1

85

100

110

125

145

160

180

210

240

295

355

410

D2

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

PN2.5MPa法兰尺寸

D

115

140

150

165

185

200

235

270

300

360

425

485

D1

85

100

110

125

145

160

190

220

250

310

370

430

D2

65

76

84

99

118

132

156

184

211

274

330

389

n-φd

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26

12-30

16-30
