D971F防爆电动衬氟中线蝶阀
D971F防爆电动衬氟中线蝶阀

D971F防爆电动衬氟中线蝶阀

D971F防爆电动衬氟中线蝶阀是由电动执行器和对夹式衬氟蝶阀组成,蝶阀阀座与密封面衬有氟塑料,具有超强的耐腐蚀性和耐磨性等优点。

在线订购
产品详情
  • D971F防爆电动衬氟中线蝶阀 产品说明

阀门型号:D971F46、D971F4

通径规格:DN50~DN1200

结构形式:中线型对夹式

阀体材料:球磨铸铁、铸钢WCB、不锈钢304、不锈钢316

公称压力:PN6、PN10、PN16

适用温度:-20℃~180℃

应用范围:腐蚀性流体及强酸强碱介质等


  • D971F防爆电动衬氟中线蝶阀 性能参数

公称通径

DN50~DN1200 (mm)

公称压力

PN0.6、1.0、1.6MPa

连接形式

对夹式、法兰式

驱动方式

电动控制AC220V  AC380V(可带手轮)

控制方式

智能调节型(4-20mA)或开关动作模式

动作范围

0~90°

泄露量

按GB/T4213-92,为Kv值的10-4,软密封:零泄漏

阀体材质

碳钢WCB,不锈钢304,不锈钢316,316L

密封圈

增强聚四氟乙烯PTFE

适用介质

弱腐蚀性流体以及强酸、强碱、王水等任意具有强腐蚀性的介质


  • D971F防爆电动衬氟中线蝶阀 性能规范

公称通径

DN(mm)

50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用温度

≤180℃

适用介质

任何具有腐蚀性的介质


  • D971F防爆电动衬氟中线蝶阀 外形尺寸

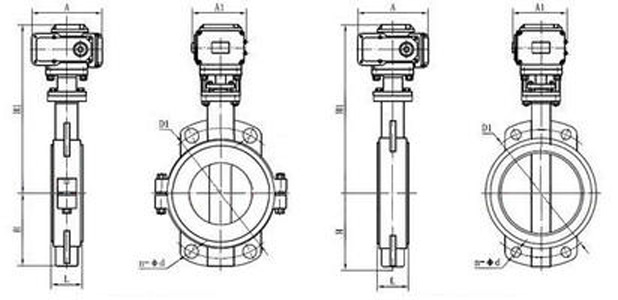

D971F防爆电动衬氟中线蝶阀(图1)

公称通经(DN)

主要尺寸

法兰尺寸

L

L1

H

H1

1.0MPa

1.6MPa

D

D1

n-Фd

D

D1

n-Фd

50

108

43

63

530

165

125

4-18

165

125

4-18

65

112

46

70

530

185

145

4-18

185

145

4-18

80

114

46

83

565

200

160

4-18

200

160

8-18

100

127

52

105

600

220

180

8-18

220

180

8-18

125

140

56

115

640

250

210

8-18

250

210

8-18

150

140

56

137

705

285

240

8-22

285

240

8-22

200

152

60

164

775

340

295

8-22

340

295

12-22

250

165

68

206

945

395

350

12-22

405

355

12-26

300

178

78

230

1070

445

400

12-22

460

410

12-26

350

190

78

248

1140

505

460

16-22

520

470

12-26

400

216

102

289

1210

565

515

16-26

580

525

16-26

450

222

114

320

1335

615

565

20-26

640

585

16-30

500

229

127

342

1415

670

620

20-26

715

650

20-30

600

267

154

413

1605

780

725

20-30

840

770

20-33

700

430

165

478

1844

895

840

24-30

910

840

24-36

800

470

190

525

2040

1015

950

24-33

1025

950

24-39

900

510

203

585

2255

1115

1050

28-33

1125

1050

28-39

1000

550

216

640

2380

1230

1160

28-36

1255

1170

28-42

1200

630

254

755

2640

1455

1380

32-39

1485

1390

32-48
