D941X电动衬胶法兰蝶阀
D941X电动衬胶法兰蝶阀

D941X电动衬胶法兰蝶阀

D941X电动衬胶法兰蝶阀是通过电动执行器正反转旋转90°慢开式,操作简单。

在线订购
产品详情
  • D941X电动衬胶法兰蝶阀 产品说明

产品型号:D941X/J

公称通径:DN50-DN400

公称压力:1.6MPa-2.5MPa

适用温度:-20℃-120℃

适用介质:水、油、蒸汽等

阀体材质:球墨铸铁、碳钢、不锈钢

连接方式:法兰连接


  • D941X电动衬胶法兰蝶阀 设计标准

设计标准

GB/T2238-1989

法兰连接尺寸

GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度

GB/T12221-1989

压力试验

GB/T13927-1992;JB/T9092-1999


  • D941X电动衬胶法兰蝶阀 电动执行器参数

外壳铝合金外壳,防水级别:IP67电机电源110/220VAC、380/440VAC、50、60Hz
电机鼠笼式异步电动机限位开关2×开/关,SPDT,250VAC 10A
行程90°-270°±10°失效保护/操作温度内置热保护,开120℃±5℃/关97℃±15℃
指示器连续的位置指示手动操作机械手柄
机械限位2个外部调整螺栓干燥器7-10W(110/220VAC)防冷凝
环境温度-20℃-70℃润滑铝基润滑脂(EP型)


  • D941X电动衬胶法兰蝶阀 主要性能参数

公称通径
DN(mm)
50~2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
零件名称
材料
阀体
球墨铸铁、铸钢、合金钢、不锈钢
蝶板
铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O

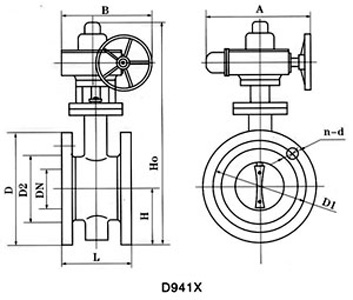

  • D941X电动衬胶法兰蝶阀 外形尺寸

                                                          D941X电动衬胶法兰蝶阀(图1)

公称
通径
mm
长度
外形尺寸
(参考值)
连接尺寸 (标准值)
重量kg
0.6MPa
1.0MPa
1.6MPa
L
H
H0
A
B
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
108
63
306
180
200
140
110
88
4-14
165
125
99
4-18
165
125
99
4-18
13
65
112
70
321
180
200
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
14
80
114
83
346
180
200
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
15.5
100
127
105
387
180
200
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
19.5
125
140
115
411
180
200
240
200
174
8-18
250
210
184
8-18
250
210
184
8-18
25.5
150
140
137
447
270
280
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
28.5
200
152
164
572
270
280
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
48
250
250
206
646
270
280
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
69
300
270
230
738
380
420
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
91
350
290
248
761
380
420
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
110
400
310
289
877
450
470
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
140
450
330
320
938
480
490
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
180
500
350
343
993
480
490
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
215
600
390
413
1131
480
490
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
290
700
430
478
1476
640
660
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
560
800
470
525
1533
640
660
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
910
900
510
585
1655
750
860
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1500
1000
550
640
1765
850
900
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1750
1200
630
755
1995
850
900
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
2180
1400
710
910
2310
1000
925
1630
1560
1510
36-36
1675
1590
1530
36-42
1685
1590
1530
36-48
2400
1600
790
1030
2595
1000
925
1830
1760
1710
40-36
1915
1820
1750
40-48
1930
1820
1750
40-56
2870
1800
870
1140
2810
1100
980
2045
1970
1918
44-39
2115
2020
1950
44-48
2130
2020
1950
44-56
3380
2000
950
1250
3100
1100
980
2265
2180
2125
48-42
2325
2230
2150
48-48
2345
2230
2150
48-62
4010
