• (Q42F)Y型三通球阀 产品说明

• 产品型号：Q42H，Q42F

• 公称通径：DN50～DN300

• 公称压力：1.6Mpa～6.4Mpa

• 适用温度：-29～180ºC～550ºC

• 阀体材质：铸钢、不锈钢

• 适用介质：水、油、气体、液体、钢珠、胶球

• 结构形式：球形

• 连接方式：法兰

• 驱动方式：手动、电动、气动

• 制造标准：国标GB、德国DIN、美国API、ANSI

  Q42H，Q42F Y型三通球阀 (120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。

• (Q42F)Y型三通球阀 阀体

公称通径：DN50-DN250
阀体材质：WCB、304、316
连接方式：法兰式
压力等级：PN1.6-4.0MPa
结构形式：Y型120度、Y型135度

• (Q42F)Y型三通球阀 阀内组件

阀座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨
阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
阀杆材质：304
适用介质：粉体、水液、气体等

• (Q42F)Y型三通球阀 性能

1、流道形成120度切换，流道平坦、阻力小、流通能力强
2、介质无滞留
3、软密封最高温度250度
4、硬密封最高425度
5、泄漏量：零泄漏
6、回差：±2.5%

• (Q42F)Y型三通球阀 设计制造标准

设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008

• (Q42F)Y型三通球阀 气动执行器

双作用：通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆

• (Q42F)Y型三通球阀 电动执行器

开关型：反馈信号：无源触点信号\4-20mA\电阻信号
调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V
电压：   AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制
防爆等级：可选防爆型EXdIIBT4

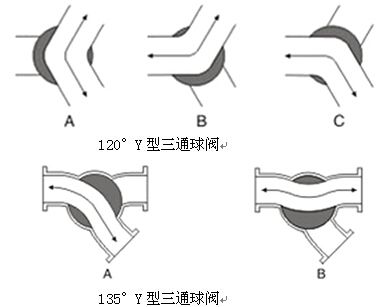

• (Q42F)Y型三通球阀 流向图

1. 120度Y型三通球阀 结构图



   120度Y型三通球阀 主要外形尺寸

   DN	L	D	K	R	C	f	n-d
   50	110	160/165	125	100	20	3	4-18
   65	130	180/185	145	120	20	3	4-18
   80	150	195/200	160	135	20	3	8-18
   100	170	215/220	180	155	22	3	8-18
   125	190	245/250	210	185	22	3	8-18
   150	210	280/285	240	210	24	3	8-23
   200	245	335/340	295	265	24	3	12-23
   250	290	405	355	320	30	3	12-25




2. 135度Y型三通球阀 结构图

 135度Y型三通球阀 主要外形尺寸
