Q941N电动高压法兰球阀
Q941N电动高压法兰球阀在管道上主要用于切断、分配和改变介质流动方向。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：Q941N
公称通径：DN10-DN100
公称压力：16MPa-32MPa
适用介质：水、油、蒸汽等
适用温度：-20℃-325℃
阀体材质：A105、不锈钢
零件名称 | 材料名称 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
公称通径DN(mm) | DN15-300 | |||||
公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低压气密试验 | 0.5～0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||

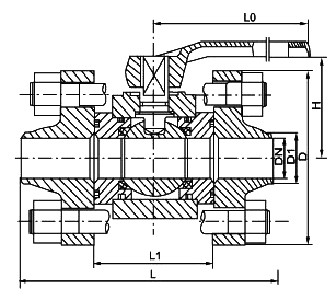

| 公称通径 | L | L1 | D | D1 | H | W | M | D2 | b | Z-Φd | |||||
| 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | |||||
| 10 | 210 | 150 | 52 | 60 | 95 | 90 | 60 | 18 | 77 | 58 | 220 | M24×2 | 18 | 20 | 318 |
| 15 | 230 | 170 | 62 | 70 | 95 | 100 | 60 | 23 | 85 | 62 | 220 | M24×2 | 20 | 20 | 3-18 |
| 20 | 240 | 190 | 73 | 80 | 105 | 110 | 68 | 29 | 94 | 75 | 250 | M33×2 | 28 | 20 | 3-18 |
| 25 | 260 | 205 | 77 | 95 | 105 | 115 | 68 | 36 | 100 | 80 | 250 | M33×2 | 28 | 22 | 3-18 |
| 32 | 300 | 230 | 100 | 110 | 115 | 150 | 80 | 43 | 120 | 96 | 300 | M42×2 | 38 | 24 | 4-18 |
| 40 | 260 | 110 | 120 | 165 | 170 | 115 | 49 | 150 | 111 | 400 | M52×2 | 48 | 30 | 6-26 | |
| 50 | 400 | 330 | 130 | 140 | 165 | 200 | 115 | 61 | 165 | 128 | 450 | M64×3 | 58 | 32 | 6-26 |
| 65 | 490 | 360 | 140 | 150 | 200 | 225 | 145 | 80 | 180 | 180 | 500 | M80×3 | 74 | 40 | 6-29 |
| 80 | 580 | 380 | 150 | 160 | 225 | 270 | 170 | 105 | 200 | 200 | 600 | M100×3 | 94 | 50 | 6-33 |
| 100 | 620 | 430 | 178 | 188 | 260 | 320 | 195 | 118 | 245 | 245 | 800 | M125×4 | 115 | 60 | 6-36 |
