卫生级蝶阀

卫生级蝶阀钢件均由食品级不锈钢制作，密封材质为食品橡胶，卫生质量高

在线订购

产品详情

卫生级蝶阀产品概述

卫生级蝶阀钢件均由食品级不锈钢制作，密封材质为食品橡胶，卫生质量高，按照连接方式不同，可分为外螺纹、卡箍、对焊、三片式焊接等多种形式。

卫生级蝶阀内外用高档抛光设备处理，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染，广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
卫生级蝶阀常用于对卫生等级要求很高的场所，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道，还非常适用于蒸汽及其它就地清洗的需要。

卫生级蝶阀产品特点

1、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。

2、阀杆镶装尼龙轴套，减小了磨擦力，因而开启灵活轻松。

3、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。

4、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向*，流量大而阻力小，无物料积聚。

5、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。

6、开闭范围为0~90°，可固定于每隔15°的位置上，具有可调性，且开闭迅速，操作方便。

7、阀体均采用可拆连接，结构简单，维修方便。

8、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

9、经过严密的强度和密封试验，保证质量。

10、抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。

卫生级蝶阀产品参数

公称通径	DN50～DN108(MM)
公称压力	PN0.6、1.0、1.6MPa
连接方式	外螺纹、三片式焊接、卡箍、对焊
适用温度	－20℃～180℃
动作范围	0～90°
密封材质	丁晴橡胶(X)、氟橡胶(FKM)、三元乙丙橡胶(E)
阀体材质	不锈钢

卫生级蝶阀卡箍规格尺寸

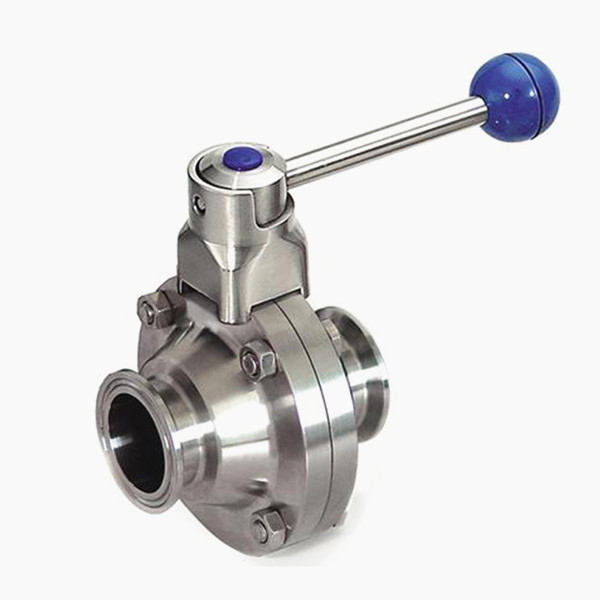

卫生级蝶阀(图1)

规格（ISO）	A	B	D	L	H	重量（Kg）
20	66	78	50.5	130	82	1.35
25	66	78	50.5	130	82	1.35
32	66	78	50.5	130	82	1.2
38	70	86	50.5	130	86	1.3
51	76	102	64	140	96	1.85
63	98	115	77.5	150	103	2.25
76	98	128	91	150	110	2.6
89	102	139	106	170	116	3.0
102	106	154	119	170	122	3.6
108	106	159	119	170	126	3.6
133	140	185	145	190	138	6.5
159	260	215	172	190	153	11

卫生级蝶阀焊接规格尺寸

卫生级蝶阀(图2)

规格（ISO）	A	B	D	L	H	重量（Kg）
20	50	78	19.05	130	82	1.2
25	50	78	25.4	130	82	1.2
32	50	78	31.8	130	82	1.05
38	50	86	38.1	130	86	1.2
51	52	102	50.8	140	96	1.7
63	56	115	63.5	150	103	2.1
76	56	128	76.1	150	110	2.4
89	60	139	88.9	170	116	2.7
102	64	154	101.6	170	122	3.05
108	64	159	108	170	126	3.15
133	80	138	133	190	138	5.2
159	90	215	159	190	153	9.2

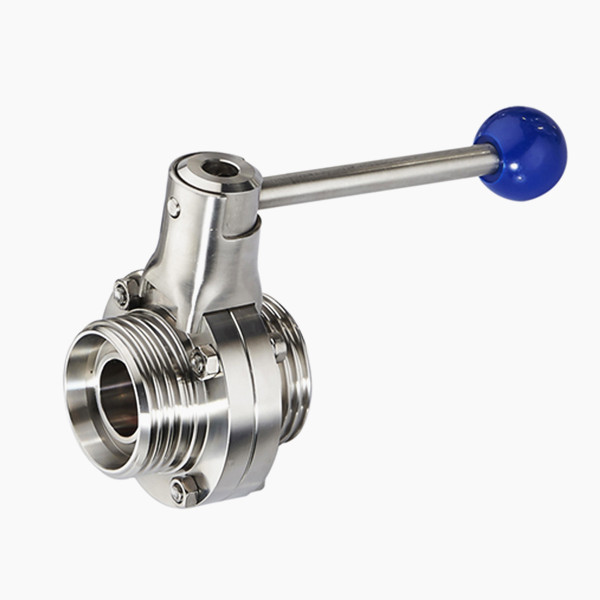

卫生级蝶阀外螺纹规格尺寸

规格（ISO）	A	B	D	L	H	重量（Kg）
25	66	78	40×1/6	130	82	1.3
32	66	78	48×1/6	130	82	1.3
38	70	86	60×1/6	130	86	1.7
51	76	102	70×1/6	140	96	2.2
63	80	115	85×1/6	150	103	2.9
76	84	128	98×1/6	150	110	3.4
89	90	139	110×1/6	170	116	3.9
102	104	159	132×1/6	170	126	5.5
