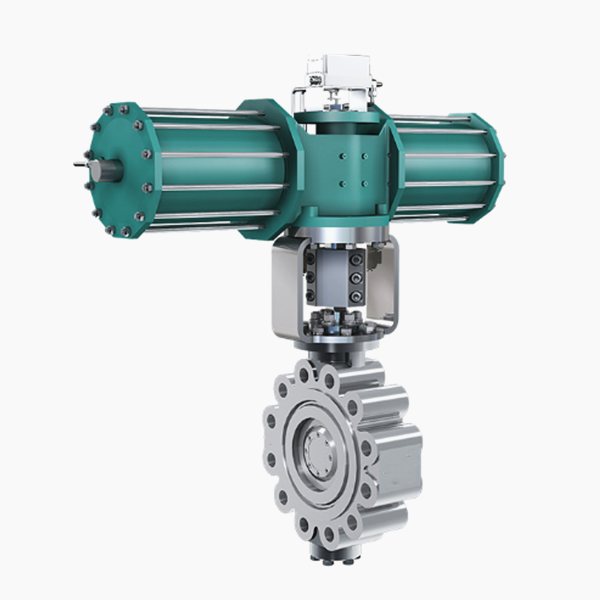

气动美标凸耳三偏心蝶阀
气动美标凸耳三偏心蝶阀由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：D373H/W
产品口径：DN40-1000mm
产品压力：1.6-4MPa
产品材质：铸铁、铸钢、不锈钢
| 阀体 | 蝶板 | 阀座 | 阀轴 | 圆锥销 | 端盖 | 衬套 | O型圈 |
| CF8/CF8M | CF8/CF8M | PTFE | SS410 | SS410 | CF8/CF8M | PTFE/BZ | EPDM/BUNA |
设计制造 | GB/T12238-2008 |
连接标准 | JB/T 79.1-1994 ASME B16.10 |
结构长度 | GB/T12221-2005 ASME B16.5 |
压力试验 | GB/T13927-2008 |
公称通径 | DN（in) | 2"-36" | 2"-36" |
公称压力 | PN(Mpa) | 150Lb | 300Lb |
实验压力Ps(Mpa) | 强度实验 | 3.0 | 7.5 |
密封试验 | 2.2 | 5.5 | |
适用介质 | 水、蒸汽、油品、酸碱类、海水等 | ||
适用温度 | -40～425℃ | ||

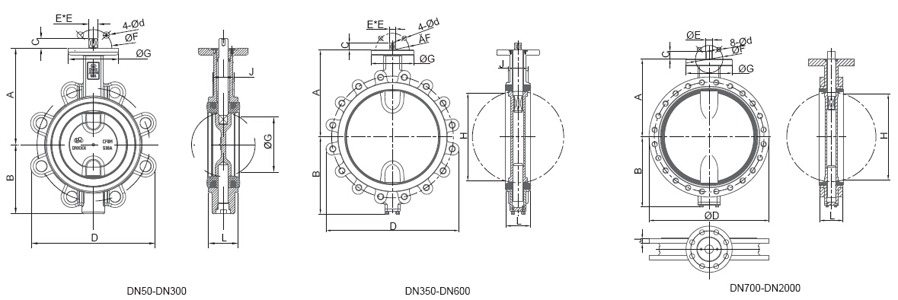

DN | H1 | H2 | H3 | L | φA | φE | φB | φF | DIN PN10 | DIN PN16 | JIS 10K | |||
φC | N-φ | φC | N-φ | φC | N-φ | |||||||||
DN40 | 70 | 110 | 32 | 35 | 12.7 | 92 | 70 | 9 | 110 | 4-φ18 | 110 | 4-φ18 | 105 | 4-φ19 |
DN50 | 76 | 168 | 32 | 45 | 12.7 | 92 | 70 | 9 | 125 | 4-φ18 | 125 | 4-φ18 | 120 | 4-φ19 |
DN65 | 89 | 175 | 32 | 48 | 12.7 | 92 | 70 | 9 | 145 | 4-φ18 | 145 | 4-φ18 | 140 | 4-φ19 |
DN80 | 95 | 181 | 32 | 49 | 12.7 | 92 | 70 | 9 | 160 | 4-φ18 | 160 | 8-φ18 | 150 | 8-φ19 |
DN100 | 114 | 200 | 32 | 55 | 15.8 | 92 | 70 | 9 | 180 | 8-φ18 | 180 | 8-φ18 | 175 | 8-φ19 |
DN125 | 127 | 213 | 32 | 58 | 19.05 | 92 | 70 | 9 | 210 | 8-φ18 | 210 | 8-φ18 | 210 | 8-φ23 |
DN150 | 140 | 225 | 32 | 59 | 19.05 | 92 | 70 | 9 | 240 | 8-φ23 | 240 | 8-φ23 | 240 | 8-φ23 |
DN200 | 177 | 260 | 36 | 64 | 22.2 | 125 | 102 | 11 | 295 | 8-φ23 | 295 | 12-φ23 | 290 | 12-φ23 |
DN250 | 203 | 292 | 36 | 70 | 28.6 | 125 | 102 | 11 | 350 | 12-φ23 | 355 | 12-φ27 | 355 | 12-φ25 |
DN300 | 242 | 337 | 36 | 80 | 31.8 | 150 | 125 | 13 | 400 | 12-φ23 | 410 | 12-φ27 | 400 | 16-φ25 |
DN350 | 267 | 368 | 45 | 80 | 31.8 | 150 | 125 | 13 | 460 | 16-φ23 | 470 | 16-φ27 | 445 | 16-φ25 |
DN400 | 298 | 400 | 51 | 90 | 33.3 | 210 | 165 | 22 | 515 | 16-φ27 | 525 | 16-φ30 | 510 | 16-φ27 |
DN450 | 318 | 422 | 51 | 109 | 38 | 210 | 165 | 22 | 565 | 20-φ27 | 585 | 20-φ30 | 565 | 20-φ27 |
DN500 | 349 | 479 | 64 | 135 | 41.15 | 210 | 165 | 22 | 620 | 20-φ27 | 650 | 20-φ33 | 620 | 20-φ27 |
DN600 | 410 | 562 | 70 | 156 | 50.65 | 300 | 254 | 18 | 725 | 20-φ30 | 770 | 20-φ36 | 730 | 24-φ33 |
DN700 | 520 | 624 | 72 | 169 | 55 | 300 | 254 | 18 | 840 | 24-φ30 | 840 | 24-φ36 | 840 | 24-φ33 |
DN750 | 495 | 648 | 72 | 175 | 55 | 300 | 254 | 18 | - | - | - | - | 900 | 24-φ33 |
DN800 | 591 | 672 | 83 | 195 | 55 | 300 | 254 | 18 | 950 | 24-φ30 | 950 | 24-φ39 | 950 | 28-φ33 |
DN900 | 611 | 768 | 77 | 211 | 74.25 | 300 | 254 | 18 | 1050 | 28-φ33 | 1050 | 28-φ39 | 1050 | 28-φ33 |
DN1000 | 665 | 823 | 85 | 229 | 84.2 | 300 | 254 | 18 | 1160 | 28-φ42 | 1170 | 28-φ42 | 1160 | 28-φ36 |
