电动大口径通风蝶阀
电动大口径通风蝶阀由电子式电动执行器和大口径蝶阀组成。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
公称通径：DN50-DN3000
公称压力：0.6MPa
适用温度：-20℃-350℃
适用介质：水、油
阀体材质：铸铁、碳钢、不锈钢
作用形式：电开式或电闭式
流量特性：近似百分比
公称通径mm | 50～1200 |
公称压力(MPa) | PN0.1、0.25、0.6、1.0 |
介质温度℃ | -40～+450（钢板卷焊），+450以上（不锈钢板卷焊） |
转角范围 | 0-90度 |
流量特性 | 近似百分比 |
法兰标准 | GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品) |
配置执行机构 | 可配PSQ、HQ、UNIC、361RS、CHV等系列角行程电动执行机构 |
控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钒钢 | |
代号 | WCB | LCB | WC6或WC9 | C5或以C12 | 铬Cr-18型type304、316 | 12CrMoV |
耐最高温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
耐最低温度 | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
适用工作温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
零件名称 | 材料 |
阀体 | 碳钢(卷焊焊接)、不锈钢(卷焊加工) |
蝶板 | 碳钢、不锈钢 |
阀杆 | 2Cr13、不锈钢 |
填料 | PTFE、柔性石墨 |

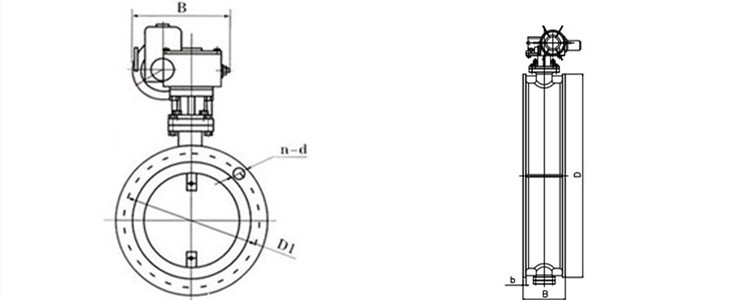

DN | D1 | D | B | b | n-d |
DN200 | 280 | 320 | 140 | 14 | 8—18 |
DN250 | 335 | 375 | 140 | 14 | 12-18 |
DN300 | 395 | 440 | 170 | 14 | 12-22 |
DN400 | 495 | 540 | 190 | 16 | 16-22 |
DN500 | 600 | 645 | 190 | 18 | 16-22 |
DN600 | 705 | 755 | 210 | 20 | 20-26 |
DN700 | 810 | 860 | 210 | 20 | 24-26 |
DN800 | 860 | 900 | 210 | 20 | 24-30 |
DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |
